Tryby oscylacji dla kryształów kwarcu

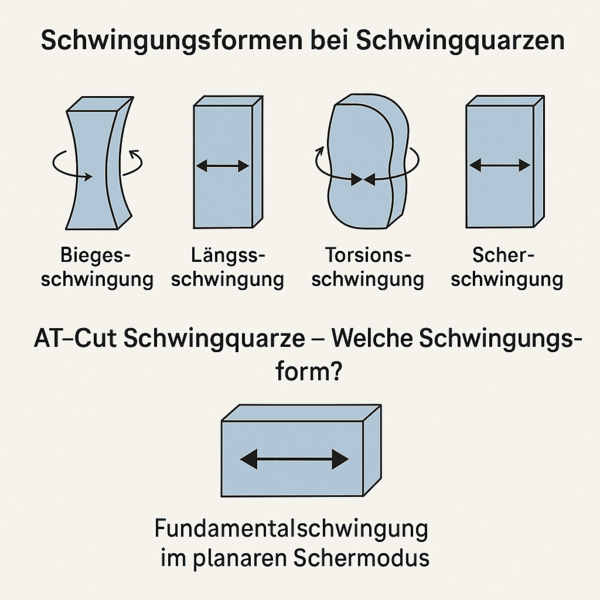

Wibrujące kryształy kwarcu mogą pracować w różnych trybach drgań mechanicznych, które różnią się znacznie pod względem kierunku ruchu, zakresu częstotliwości i zastosowania. Najważniejsze tryby wibracji obejmują wibracje zginające, wibracje wzdłużne, wibracje skrętne i wibracje ścinające. Drgania zginające są zwykle stosowane w przypadku kryształów kamertonu w zakresie niskich częstotliwości, podczas gdy drgania ścinające są szczególnie istotne w przypadku kryształów MHz. Drgania wzdłużne i skrętne są stosowane rzadziej, ponieważ są bardziej zależne od temperatury lub trudniejsze do kontrolowania pod względem projektu, w zależności od projektu. Wybór odpowiedniego trybu wibracji zawsze zależy od wymagań w zakresie częstotliwości, stabilności, konstrukcji i środowiska pracy.

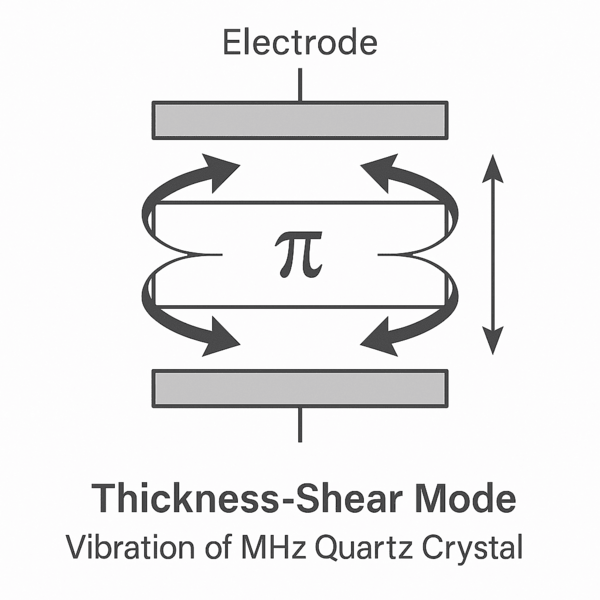

Oscylacja ścinająca jest najważniejszym trybem dla zastosowań o wysokiej częstotliwości, ponieważ zapewnia wysoką stabilność częstotliwości i niską zależność od temperatury. W tym trybie oscylacji równoległe płaszczyzny kryształu przesuwają się względem siebie, co jest szczególnie odpowiednie dla precyzyjnych specyfikacji częstotliwości w zakresie MHz. W AT-Cut często używany jest tryb oscylacji ścinania grubości, który jest jednym z najczęściej używanych trybów oscylacji dla kryształów kwarcu. Tryb ten oferuje również niską wrażliwość na wpływy zewnętrzne i niskie starzenie. Dlatego też oscylacja ścinana jest preferowanym rozwiązaniem w komunikacji, zegarach i wielu innych zastosowaniach elektronicznych o wysokiej częstotliwości.

AT-Cut jest najczęściej stosowanym wycięciem kwarcowym do kryształów oscylacyjnych i jest szczególnie odpowiedni do stabilnych zastosowań w zakresie MHz. Działa w trybie ścinania planarnego, w którym płaszczyzna oscylacji przebiega równolegle do płytki kwarcowej, a ścinanie odbywa się w kierunku powierzchni płytki. Istotną zaletą AT-Cut jest jego niemalże kompensowane temperaturowo zachowanie w zakresie bliskim 25 °C. To cięcie kwarcowe imponuje również bardzo dobrą stabilnością częstotliwości, niskim stopniem starzenia i niską wrażliwością na wpływy zewnętrzne. Zgodnie z treścią strony, częstotliwości trybu podstawowego do 285 MHz są dostępne w PETERMANN-TECHNIK GmbH.

Oscylacja zginająca jest stosowana głównie w kryształach kamertonów i jest szczególnie odpowiednia dla niskich częstotliwości. Zakres częstotliwości poniżej 100 kHz jest typowy, przy czym 32,768 kHz jest klasycznym obszarem zastosowania w zegarkach. Ta forma oscylacji oferuje zalety, takie jak niskie zużycie energii i kompaktowa konstrukcja, co czyni ją atrakcyjną dla urządzeń zasilanych bateryjnie. Jednocześnie jest ona mechanicznie bardziej wrażliwa na wstrząsy i wibracje niż inne tryby drgań. Z tego powodu drgania giętne są preferowane tam, gdzie niskie zużycie energii i niewielkie konstrukcje są ważniejsze niż maksymalna wytrzymałość mechaniczna.

Oscylacja wzdłużna odbywa się wzdłuż osi wzdłużnej kryształu kwarcu i jest zwykle stosowana w zakresie od kHz do niskich MHz. Typowe cięcia to X-cut i Y-cut, ale ten tryb jest stosunkowo zależny od temperatury i dlatego jest przydatny tylko w niektórych zastosowaniach. Oscylacja skrętna opisuje oscylację obrotową wokół osi kryształu, jest geometrycznie złożona i trudna do kontrolowania, dlatego jest rzadko stosowana. Z drugiej strony, drgania ścinające opierają się na ruchu ślizgowym równoległych płaszczyzn kryształu i są najważniejszym trybem dla zastosowań o wysokiej częstotliwości. Oferuje on niską zależność od temperatury i wysoką stabilność częstotliwości, co czyni go szczególnie odpowiednim dla precyzyjnych systemów elektronicznych.
