Odwrócony efekt piezoelektryczny (używany z oscylującymi kryształami kwarcu)

Odwrotny efekt piezoelektryczny opisuje właściwość niektórych materiałów krystalicznych, takich jak kwarc, do mechanicznego odkształcania się po przyłożeniu napięcia elektrycznego. W rezonatorze kwarcowym efekt ten jest wykorzystywany w szczególności do wprawiania rezonatora w drgania. Jeśli do elektrod kryształu kwarcu zostanie przyłożone zmienne napięcie, zaczyna on wibrować mechanicznie. Oscylacja ta odbywa się z bardzo precyzyjną i stabilną częstotliwością. Dlatego właśnie odwrócony efekt piezoelektryczny jest główną podstawą wykorzystania kryształów kwarcu jako generatorów zegara w układach elektronicznych.

W technologii częstotliwości odwrotny efekt piezoelektryczny jest wykorzystywany poprzez przyłożenie zmiennego napięcia elektrycznego do kryształu kwarcu. Powoduje to okresowe odkształcenie kryształu i wejście w mechaniczną oscylację rezonansową. Wynikowa częstotliwość zależy od właściwości geometrycznych kryształu kwarcu, w szczególności jego grubości i kąta cięcia. Zazwyczaj częstotliwości oscylacji mieszczą się w zakresie od kHz do MHz. Ze względu na wysoką stabilność i precyzję, kryształy kwarcu są niezbędnymi komponentami w zegarach, mikrokontrolerach, urządzeniach komunikacyjnych i generatorach częstotliwości.

Odwrotny efekt piezoelektryczny występuje w przypadku niektórych materiałów krystalicznych, które reagują na pola elektryczne z odkształceniem mechanicznym. Kwarc, tj. dwutlenek krzemu (SiO₂), jest szczególnie ważny w praktyce, ponieważ materiał ten jest specjalnie stosowany w oscylujących kryształach kwarcu. Historycznie, kryształy takie jak turmalin i topaz były również badane w związku z właściwościami piezoelektrycznymi. Jednak kwarc jest szczególnie istotny dla technologii częstotliwości, ponieważ umożliwia bardzo stabilne i precyzyjne oscylacje. Efekt zależy również od odpowiedniej orientacji kryształu.

Częstotliwość oscylacji kryształu kwarcu zależy w dużej mierze od jego właściwości geometrycznych. Obejmują one w szczególności grubość kryształu i jego kąt cięcia lub orientację kryształu. Jeśli przyłożone zostanie napięcie AC, kwarc oscyluje z charakterystyczną częstotliwością rezonansową z powodu odwrotnego efektu piezoelektrycznego. W zależności od konstrukcji, częstotliwość ta zazwyczaj mieści się w zakresie od kHz do MHz. To właśnie ta zdefiniowana i powtarzalna częstotliwość sprawia, że kryształy oscylacyjne stanowią ważną podstawę dla precyzyjnych zegarów elektronicznych i aplikacji częstotliwościowych.

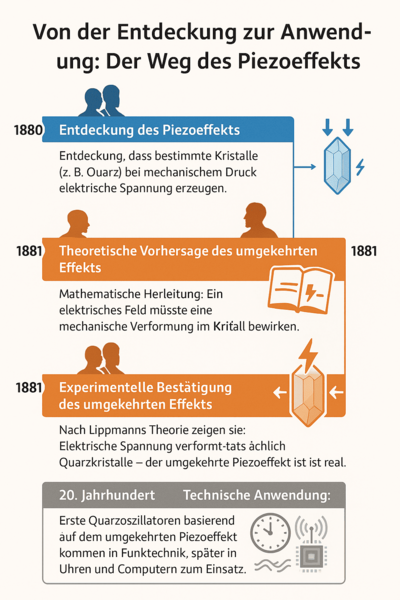

Podstawy efektu piezoelektrycznego zostały odkryte przez Jacquesa i Pierre'a Curie. Odkryli oni, że niektóre kryształy generują ładunki elektryczne na swoich powierzchniach, gdy są mechanicznie odkształcane, co stało się znane jako bezpośredni efekt piezoelektryczny. Gabriel Lippmann wysnuł wówczas teorię, że musi istnieć również efekt odwrotny. Wkrótce potem bracia Curie potwierdzili eksperymentalnie, że kryształy rzeczywiście odkształcają się mechanicznie pod wpływem napięcia elektrycznego. Odwrotny efekt piezoelektryczny został w ten sposób naukowo udowodniony i do dziś stanowi ważną podstawę nowoczesnej technologii oscylującego kwarcu.

PETERMANN-TECHNIK jest kompetentnym partnerem w zakresie tematów związanych z kryształami oscylacyjnymi, technologią częstotliwości i fizycznymi zasadami precyzyjnego generowania zegarów. Firma przekazuje wiedzę techniczną w zrozumiały i praktyczny sposób, aby klienci przemysłowi mogli lepiej zrozumieć, jak działa odwrotny efekt piezoelektryczny w kontekście zastosowania. Dogłębne zrozumienie podstawowej technologii jest szczególnie ważne w przypadku kryształów kwarcu i komponentów określających częstotliwość. PETERMANN-TECHNIK zapewnia wsparcie w postaci specjalistycznej wiedzy w zakresie stabilnych i precyzyjnych rozwiązań częstotliwościowych dla układów elektronicznych. W przypadku dalszych pytań, eksperci firmy ds. częstotliwości są dostępni bezpośrednio przez telefon lub e-mail.
