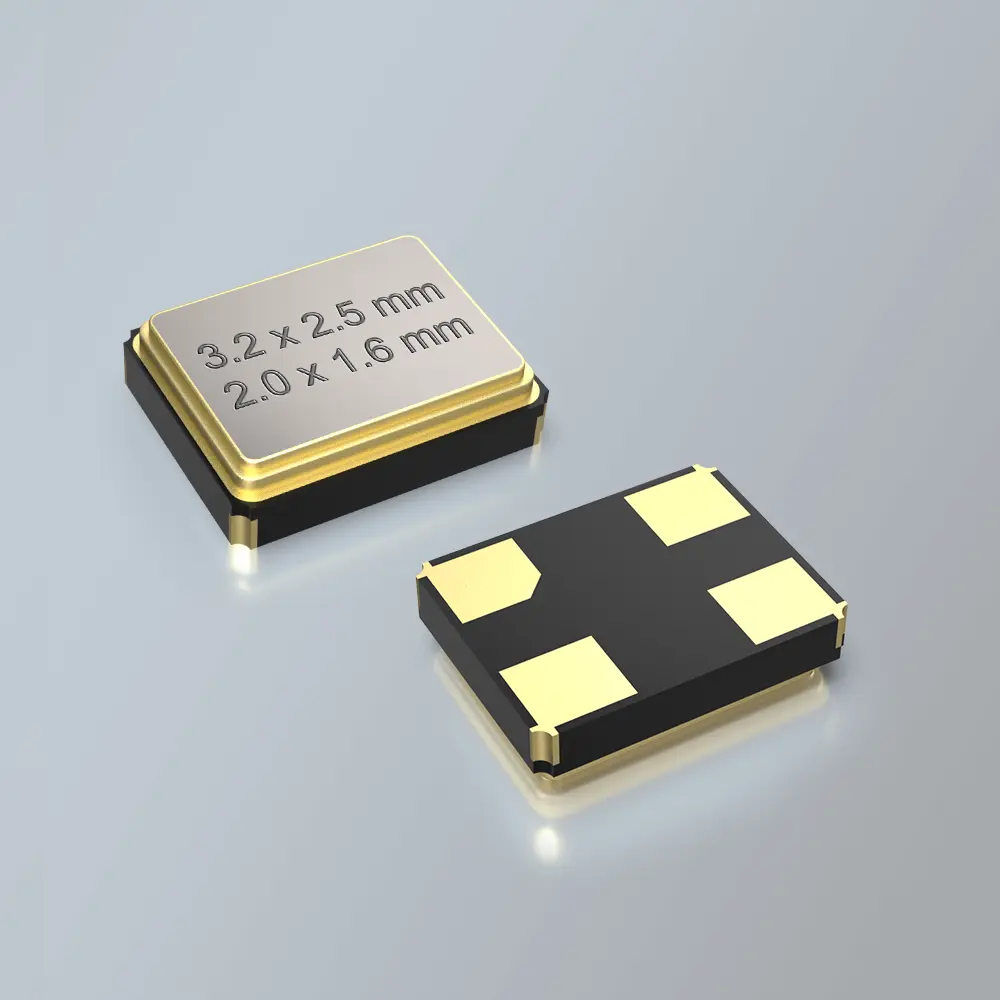

Image 1: Kryształy o niskim ESR dla szybkiej oscylacji[/caption]
Jednak kryształy SMD w mniejszych obudowach mają wyższe rezystancje w porównaniu do kryształów SMD o tej samej częstotliwości w większych obudowach i oscylują wolniej i niestabilniej na etapie oscylatora ze względu na wyższe rezystancje. Na przykład, kryształy LOW ESR o standardowej częstotliwości 32 MHz mają typowy ESR 6 Ohm (seria SMD03025/4) lub 15 Ohm (seria SMD02016/4). W zastosowaniach radiowych te kryształy LOW ESR o częstotliwości 32 MHz umożliwiają bardzo szybkie i niezwykle niezawodne zachowanie w stanach przejściowych, dzięki czemu odpowiednie aplikacje radiowe mogą nadawać optymalnie i niezwykle energooszczędnie w określonych cyklach pracy. Obie serie kryształów mogą być dostarczane z tolerancją częstotliwości <±10ppmprzy 25°C i stabilnością temperaturową odpowiednio ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C i ±50ppm@-40/+125°C. Oczywiście wersje motoryzacyjne (AECQ200) są również dostępne w obu obudowach ceramicznych. Spektrum częstotliwości kryształu 3,2x2,5 mm wynosi 8 - 80 MHz w zakresie podstawowym. Kryształ 2,0x1,6 mm z serii SMD2016/4 jest dostępny w zakresie częstotliwości od 20 do 64 MHz. Kryształ serii SMD03025/4 w ceramicznej obudowie o wymiarach 3,2x2,5 mm jest najtańszą na świecie dostępną serią kryształów. W aplikacjach, dla których obudowa ceramiczna 3,2x2,5 mm jest zbyt duża, specjaliści PETRMANN-TECHNIK zalecają stosowanie kompaktowej wersji serii SMD2016/4 w obudowie ceramicznej 2,0x1,6 mm. Obudowa ta została opracowana równolegle z obudową 3,2x2,5 mm jako kolejna obudowa o dużej objętości i jest również dostępna w bardzo korzystnej cenie. Dostępne są wersje obu serii kwarców, które mogą być stosowane w obudowach spawanych ultradźwiękowo. Oczywiście w ofercie PETERMANN-TECHNIK dostępne są również kryształy o obniżonej rezystancji 32,768 kHz. Oprócz bardzo przystępnych cenowo, wysokiej jakości produktów, firma PETERMANN-TECHNIK jest również znana i ceniona od ponad 20 lat za szerokie wsparcie w zakresie projektowania i dużych serii. Credo PETERMANN-TECHNIK GmbH jest oferowanie wszystkiego z jednego źródła, aby zapewnić klientowi bardzo szybki czas wprowadzenia produktu na rynek.
Więcej informacji można znaleźć pod adresem:
LOW ESR SMD SCHWINGQUARZ 2,0 x 1,6 mmLOW ESR SMD VIBRATION RESIN 3,2 x 2,5 mm
Pytania techniczne:
Telefon: +49 / (0) 81 91 / 30 53 95
E-mail: info@petermann-technik.deKRYSZTAŁY O NISKIM ESR DLA SZYBKIEJ REAKCJI PRZEJŚCIOWEJ
Gama produktów specjalisty kwarcowego PETERMANN-TECHNIK obejmuje kryształy SMD o bardzo niskiej rezystancji, zapewniające niezwykle szybką i niezawodną oscylację. Należą do nich serie SMD03025/4(wobudowie ceramicznej 3,2x2,5mm/4pad) i SMD02016/4 (w obudowie ceramicznej 2,0x1,6mm/4pad). Podczas naszych szeroko zakrojonych testów w obwodzie wielokrotnie stwierdziliśmy, że ujemne rezystancje wejściowe testowanych stopni oscylatora są bardzo niskie, a nawet występują bardzo duże różnice między poszczególnymi układami scalonymi. Jednak aplikacje muszą stawać się coraz mniejsze, więc inżynierowie ds. rozwoju muszą uciekać się do małych obudów kryształów.
[caption id="attachment_526" align="alignleft" width="300"]Image 1: Kryształy o niskim ESR dla szybkiej oscylacji[/caption]
Jednak kryształy SMD w mniejszych obudowach mają wyższe rezystancje w porównaniu do kryształów SMD o tej samej częstotliwości w większych obudowach i oscylują wolniej i niestabilniej na etapie oscylatora ze względu na wyższe rezystancje. Na przykład, kryształy LOW ESR o standardowej częstotliwości 32 MHz mają typowy ESR 6 Ohm (seria SMD03025/4) lub 15 Ohm (seria SMD02016/4). W zastosowaniach radiowych te kryształy LOW ESR o częstotliwości 32 MHz umożliwiają bardzo szybkie i niezwykle niezawodne zachowanie w stanach przejściowych, dzięki czemu odpowiednie aplikacje radiowe mogą nadawać optymalnie i niezwykle energooszczędnie w określonych cyklach pracy. Obie serie kryształów mogą być dostarczane z tolerancją częstotliwości <±10ppmprzy 25°C i stabilnością temperaturową odpowiednio ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C i ±50ppm@-40/+125°C. Oczywiście wersje motoryzacyjne (AECQ200) są również dostępne w obu obudowach ceramicznych. Spektrum częstotliwości kryształu 3,2x2,5 mm wynosi 8 - 80 MHz w zakresie podstawowym. Kryształ 2,0x1,6 mm z serii SMD2016/4 jest dostępny w zakresie częstotliwości od 20 do 64 MHz. Kryształ serii SMD03025/4 w ceramicznej obudowie o wymiarach 3,2x2,5 mm jest najtańszą na świecie dostępną serią kryształów. W aplikacjach, dla których obudowa ceramiczna 3,2x2,5 mm jest zbyt duża, specjaliści PETRMANN-TECHNIK zalecają stosowanie kompaktowej wersji serii SMD2016/4 w obudowie ceramicznej 2,0x1,6 mm. Obudowa ta została opracowana równolegle z obudową 3,2x2,5 mm jako kolejna obudowa o dużej objętości i jest również dostępna w bardzo korzystnej cenie. Dostępne są wersje obu serii kwarców, które mogą być stosowane w obudowach spawanych ultradźwiękowo. Oczywiście w ofercie PETERMANN-TECHNIK dostępne są również kryształy o obniżonej rezystancji 32,768 kHz. Oprócz bardzo przystępnych cenowo, wysokiej jakości produktów, firma PETERMANN-TECHNIK jest również znana i ceniona od ponad 20 lat za szerokie wsparcie w zakresie projektowania i dużych serii. Credo PETERMANN-TECHNIK GmbH jest oferowanie wszystkiego z jednego źródła, aby zapewnić klientowi bardzo szybki czas wprowadzenia produktu na rynek.
Więcej informacji można znaleźć pod adresem:
LOW ESR SMD SCHWINGQUARZ 2,0 x 1,6 mmLOW ESR SMD VIBRATION RESIN 3,2 x 2,5 mm
Pytania techniczne:
Telefon: +49 / (0) 81 91 / 30 53 95
E-mail: info@petermann-technik.de
