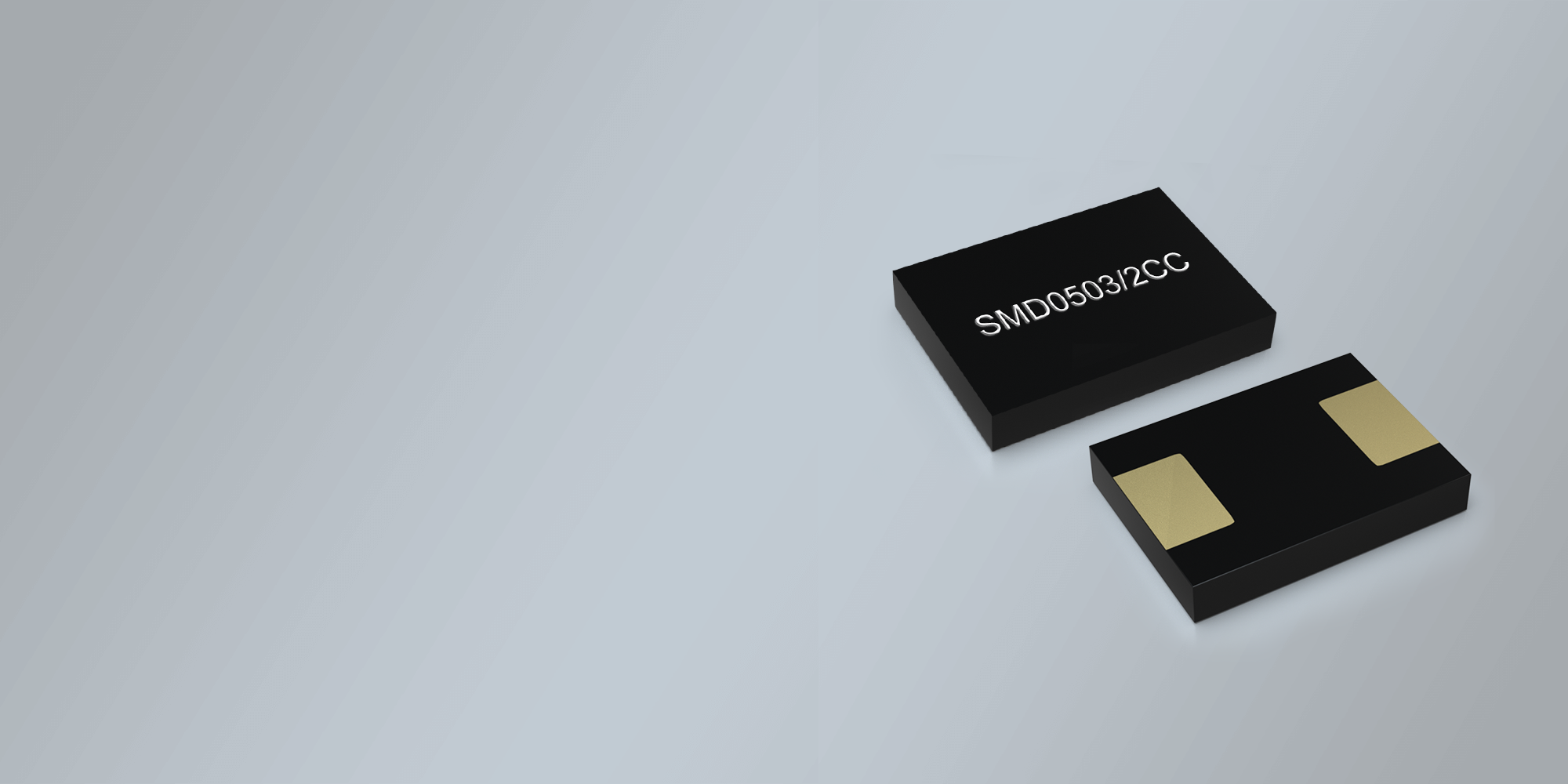

SMD QUARTZ CRYSTAL 5.0 x 3.2 mm 10.0 - 54.0 MHz
- Wysoka niezawodność przy niskich kosztach
- Najtańszy dostępny kryształ 5,0x3,2 mm
- Ceramiczny korpus ze szklaną, szczelną ceramiczną pokrywą
- Doskonały generator sygnału zegarowego dla procesorów
- Zamknij lukę cenową między kryształami metalowymi i ceramicznymi
- Użyj alternatywnego produktu wolnego od Pb: SMD0503/2
-
Nazwa produktu
SMD Quartz Crystal
-
Package
SMD Ceramic/2pad
-
Parametry (W x D x H)
5.0 x 3.2 x 1.2 mm
-
Zakres częstotliwości
10.00 - 54.00 MHz
-
STANDARD FREQUENCIES
8.0 MHz / 8.192 MHz / 9.8304 MHz / 9.84375 MHz / 11.0592 MHz / 11.2896 MHz / 12.0 MHz / 13.0 MHz / 13.56 MHz / 19.66 MHz / 20.0 MHz / 22.5792 MHz / 25.0 MHz / 26.0 MHz / 27.0 MHz / 27.12 MHz / 32.0 MHz / 36.0 MHz / 40.0 MHz / 48.0 MHz / 54.0 MHz
-
DELIVERY FORM
Tape and Reel (1.000 pcs per reel)
-
STORAGE TEMPERATURE
-55°+125°C
-
RoHS
RoHS compliant.
This product contains lead (Pb)
according exemption No. 7(c)-I. -
AGING
±3 ~ ±5 ppm per year standard ((±2 ppm max. available on request)
-
DRIVE LEVEL
100 µW max. standard (other parameters deliverable on request)
-
SHUNT CAPACITANCE C0
7 pF max.
-
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+85°C
-
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF or Series
-
RESONANCE RESISTANCE
80 ~ 30 Ω max.
-
FREQUENCY TOLERANCES AT 25°C
±15 ppm ~ ±50 ppm
-
FREQUENCY RANGE
10.0 ~ 54.0 MHz AT-Fundamental
-
NUMBER OF SOLDER PADS
2
-
SMD-CRYSTAL SERIES
SMD0503/2CC (5.0x3.2x1.2mm)
| ±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| -10/60 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| 0/50 °C | • | • | • | • | • |
