Osie krystalograficzne i rodzaje cięcia kwarcu

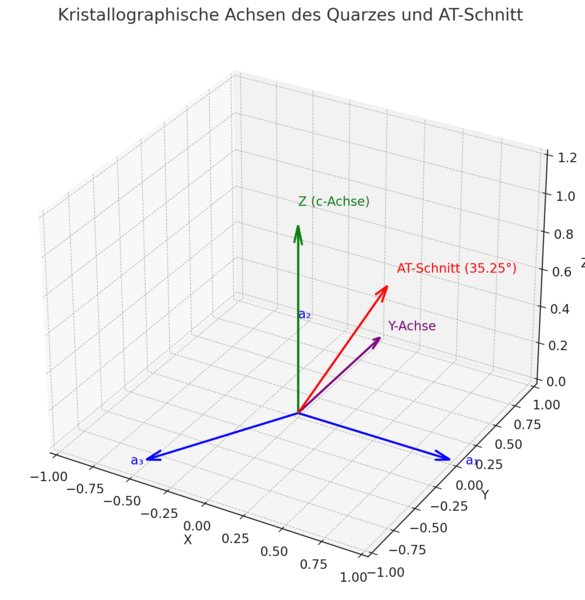

Kwarc krystalizuje w układzie trygonalnym i ma zdefiniowane osie krystalograficzne, które decydują o jego właściwościach elektrycznych i mechanicznych. Główne osie obejmują osie a₁, a₂ i a₃ w płaszczyźnie oddalonej od siebie o 120°, oś Z jako oś optyczną i oś Y jako oś elektryczną prostopadłą do osi Z. Osie te służą jako układ odniesienia do wyrównania cięcia kwarcu podczas produkcji kryształów oscylacyjnych. Nawet niewielkie zmiany kąta cięcia wpływają na zachowanie temperatury, rodzaj oscylacji i długoterminową stabilność rezonatora. Osie krystalograficzne są zatem podstawą do wyboru odpowiednich rodzajów cięcia kwarcu, takich jak AT, BT lub SC.

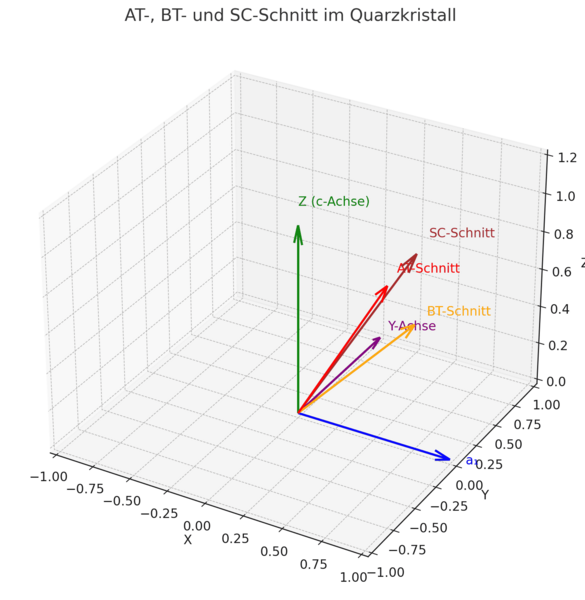

Cięcie AT jest cięciem nachylonym względem osi Z w płaszczyźnie X-Z i jest stosowane głównie do stabilnych temperaturowo standardowych kryształów oscylacyjnych. Jest to obecnie najczęściej stosowane cięcie kryształów i oferuje dobre połączenie stabilności temperaturowej, niskiego dryftu częstotliwości i szerokiego zakresu zastosowań. Cięcie BT to starszy kąt cięcia, który był używany w przeszłości, ale obecnie został prawie całkowicie zastąpiony przez cięcie AT. Cięcie SC to podwójnie obracane, kompensujące naprężenia cięcie kwarcowe o szczególnie wysokiej stabilności temperaturowej, niskim starzeniu i doskonałej stabilności długoterminowej. Sprawia to, że szlif SC jest szczególnie odpowiedni do zastosowań wymagających wysokiej precyzji, takich jak OCXO, telekomunikacja, 5G, referencje GPS i technologia pomiarowa.

AT-Cut stał się standardem, ponieważ łączy w sobie bardzo dobrą stabilność temperaturową z wysoką dojrzałością produkcyjną i szerokim zastosowaniem. Jest on stosowany w PETERMANN-TECHNIK dla wszystkich kryształów oscylacyjnych LRT i jest idealny dla zakresów częstotliwości od 3,2 do 285 MHz. Kryształy AT-cut mogą być bardzo dobrze zminiaturyzowane i dlatego są również interesujące dla kompaktowych zespołów elektronicznych. Tolerancja częstotliwości w temperaturze +25°C wynosi ±10 ppm, a starzenie jest również bardzo niskie i wynosi ±10 ppm po 10 latach. Ponadto kryształ oscylacyjny AT spełnia nawet wysokie wymagania w precyzyjnych aplikacjach radiowych, takich jak pasmo ISM lub WiFi.

Kryształy oscylacyjne AT-Cut oferują różne wartości stabilności w zależności od określonego zakresu temperatur i dlatego nadają się do wielu zastosowań przemysłowych. W zakresie od -20 do +70°C można osiągnąć najwęższą możliwą stabilność temperaturową ±10 ppm. W rozszerzonym zakresie od -40 do +85°C stabilność wynosi ±15 ppm. Przy jeszcze wyższych wymaganiach dla zakresu zastosowań, możliwe jest osiągnięcie ±30 ppm w zakresie od -40 do +105°C i ±50 ppm w zakresie od -40 do +125°C. Wartości te pokazują, że sekcja AT jest bardzo dobrze wyważonym rozwiązaniem dla aplikacji o wysokich wymaganiach dotyczących dokładności częstotliwości i zachowania w temperaturze.

Cięcie SC jest stosowane w precyzyjnych oscylatorach, ponieważ zapewnia doskonałą stabilność temperaturową, bardzo niskie starzenie i niezwykle wysoką stabilność długoterminową. W OCXO kwarc jest utrzymywany w stałej, idealnej temperaturze około 80-85°C przez wewnętrzny piec, w którym cięcie SC ma swój cykl 0. Pozwala to szczególnie skutecznie zminimalizować najmniejsze odchylenia częstotliwości. Ponadto kryształy SC cut w OCXO o częstotliwości 5 lub 10 MHz często nie pracują w tonie podstawowym, ale w 5. podtonie. Mniejsza dynamika C1 w trybie overtone pomaga kryształowi oscylować jeszcze bardziej precyzyjnie.

PETERMANN-TECHNIK to właściwy wybór, jeśli chodzi o dogłębną wiedzę specjalistyczną na temat trybów cięcia kwarcu i ich wpływu na wydajność oscylujących kryształów. Firma łączy techniczne zrozumienie osi krystalograficznych, kątów cięcia i trybów wibracji z praktycznymi poradami dotyczącymi zastosowań przemysłowych. PETERMANN-TECHNIK posiada jasne specyfikacje dotyczące zakresu częstotliwości, stabilności temperaturowej, tolerancji i starzenia, szczególnie dla szeroko stosowanego AT-Cut. Zorientowana na zastosowania wiedza ekspercka jest również dostępna w przypadku wymagających tematów, takich jak kryształy SC-Cut do OCXO i zastosowań precyzyjnych. Klienci korzystają zatem z bezpieczeństwa technicznego, porad zorientowanych na branżę i rozwiązań, które są precyzyjnie dostosowane do stabilności częstotliwości i środowiska pracy.
