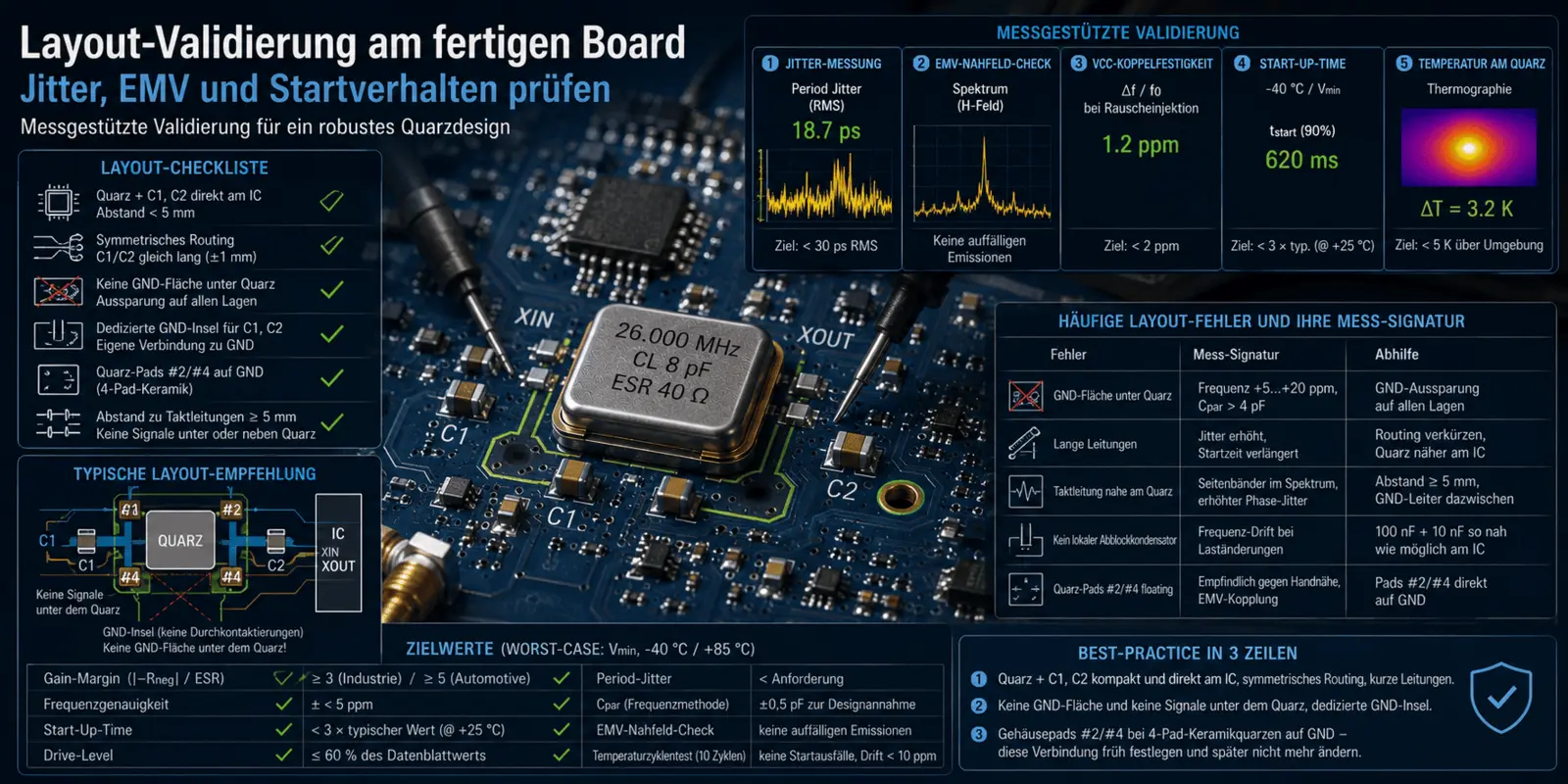

Walidacja układu na gotowej płytce - sprawdzenie zniekształceń jitter, EMC i zachowania podczas rozruchu.

Walidacja układu na gotowej płytce - sprawdzenie zniekształceń jitter, EMC i zachowania podczas rozruchu.

Praktyczne metody pomiarowe dla postu "Optymalizacja kryształów kwarcu dla układów scalonych" - Sekcje G i 6

Do artykułu z encyklopedii : Optymalne dopasowanie kryształów do układów scalonych

O co w tym wszystkim chodzi

Zły układ PCB może sprawić, że nawet optymalnie dobrany kryształ będzie bezużyteczny. Jednocześnie układ wpływa na kilka właściwości jednocześnie - pojemność pasożytniczą, rezerwę |-Rneg|, jitter, zachowanie EMC i odpowiedź przejściową. Ten post opisuje ustrukturyzowany test, który jest używany do ostatecznej walidacji układu kryształów na gotowej płytce.

Lista kontrolna układu (kontrola projektu)

Przed pomiarem układ jest sprawdzany pod kątem zgodności z ustalonymi zasadami projektowania:

RuleKryteriumTest
PositionQuartz + C1, C2 bezpośrednio przy ICOdległość < 5 mm do XIN/XOUT
SymetriaLinie C1/C2 o równej długości±1 mm różnicy
IsolacjaBrak sygnałów pod lub obok kwarcuPierścień wokół kwarcu ≥ 2 mm
płaszczyzna uziemieniabrak płaszczyzny GND bezpośrednio pod kwarcemrecess na wszystkich warstwach
GND islandDedykowany obszar GND dla C1, C2Dedykowane połączenie do głównego GND
Obudowa kwarcowaPady #2/#4 na GND (4-pad ceramic)podłączenie bezpośrednie, < 1 mm
ochronaBez zmiany warstw pod kwarcemVias na zewnątrz
EMVOdległość do linii zegara≥ 5 mm do linii zegara
Ścieżki wilgotności/przesiąkaniaDystans powłoki konformalnejRozważ trudne warunki otoczenia

.

Weryfikacja układu na podstawie pomiarów

Następujące pomiary na gotowej płytce ujawniają typowe niedociągnięcia układu:

Weryfikacja 1: Pomiar jittera na wyjściu oscylatora

  • Oscyloskop ≥ 1 GHz z funkcją analizy jittera (jitter okresowy, jitter cykliczny)
  • Punkt pomiarowy: wyjście sygnału zegarowego napędzanego przez oscylator kwarcowy (wyjście PLL, pin SYSCLK, pin prędkości transmisji UART)
  • Oczekiwania: jitter okresowy < 30 ps RMS dla standardowych aplikacji; < 10 ps RMS dla USB, Ethernet, HDMI

.

Zwiększony jitter (< 50 ps RMS) wskazuje na sprzężenie z sąsiednimi sygnałami, niewłaściwe uziemienie lub zbyt niski poziom wysterowania.

Walidacja 2: Wstępny test EMC - sonda bliskiego pola

  • Sonda bliskiego pola (pole H, średnica 10 - 30 mm) z analizatorem widma lub Signalhound BB60C
  • Skanowanie obszaru przez kwarc, kondensatory i układ scalony
  • Oczekiwania: Widoczna częstotliwość podstawowa, wyraźnie dominująca. Harmoniczne stłumione.

Sygnały alarmowe: wysokie harmoniczne (> 3 rzędu) lub wyraźne emisje w punktach oddalonych od kryształu wskazują na problemy ze sprzężeniem i układem. (Zobacz także studium przypadku https://www.petermann-technik.de/praxis-wissen/40mhz-quarz-emv-verbessern-fallbeispiel.html

Weryfikacja 3: Siła sprzężenia VCC

  • Wstrzyknij szum lub generator funkcyjny do linii VCC (szum 50 - 200 mVpp, szerokość pasma 10 kHz - 100 MHz)
  • Obserwuj stabilność częstotliwości i jitter na wyjściu

.

Oczekiwania: Częstotliwość zmienia się o < 2 ppm, jitter pozostaje w określonym zakresie. Silne odchylenia wskazują na niewystarczające lokalne odsprzęganie VCC w układzie scalonym oscylatora.

Weryfikacja 4: Zimny start

  • Komora klimatyczna w temperaturze -40 °C (lub zimny natrysk), VCC na poziomie Vmin
  • Co najmniej 30 procesów włączania. Każdy z nich musi się bezpiecznie włączyć (patrz post o czasie rozruchu)

Najczęstszy błąd układu, który wychodzi tutaj na jaw: Cpar zbyt wysokie, powodujące, że |-Rneg| spada poniżej ESR w najgorszym przypadku.

Weryfikacja 5: Profil temperatury na obudowie kwarcowej

  • Kamera termowizyjna lub termopara bezpośrednio na obudowie kwarcowej
  • Oczekiwania: obudowa kwarcowa < 5 K powyżej temperatury otoczenia

.

Jeśli kwarc znacznie się nagrzewa (> 10 K), poziom napędu jest zbyt wysoki - patrz post na temat pomiaru poziomu napędu. Konsekwencją jest przyspieszone starzenie i dryft.

Częste błędy układu i ich sygnatura pomiarowa

Błędy układuTypowa sygnatura pomiaruRemedycja
Obszar GND pod kwarcemPrzesunięcie częstotliwości +5 do +20 ppm, Cpar > 4 pFWycięcie GND na wszystkich warstwach
Długie przewody (> 10 mm)Zwiększony jitter, wydłużony czas startuskrócony routing, kwarc bliżej IC
C1/C2 umieszczone asymetrycznieRóżne amplitudy na XIN/XOUT, poziom wysterowania asymetrycznySymetryczne prowadzenie
Linia zegara blisko kwarcuPasma boczne w widmie, zwiększony jitter fazowyOdległość ≥ 5 mm, jeśli to konieczne. Przewód GND pomiędzy
Brak lokalnego kondensatora blokującego (100 nF) na IC VCC Dryft częstotliwości przy zmianach obciążenia100 nF + 10 nF jak najbliżej układu scalonego
Vias pod kwarcemIncreased jitter, poor EMCPrzez wolną przestrzeń pod kwarcem, dostosuj routing
Obudowy kwarcowe pływająceWrażliwy na bliskość dłoni, sprzężenie EMCPady #2/#4 bezpośrednio na GND

.

Końcowe zatwierdzenie projektu

Zalecamy podsumowanie tabeli testów przed zatwierdzeniem serii. Wszystkie punkty muszą zostać zaliczone w najgorszym punkcie pracy (Vmin, -40 °C lub +85 °C w zależności od zastosowania, najgorsza tolerancja komponentów):

Punkt testowyCelAkceptacja
Dokładność częstotliwości przy +25 °C, Vnom± < 5 ppmPass
Marża zysku (|-Rneg| / ESR) Najgorszy przypadek≥ 3 (Przemysł) / ≥ 5 (Motoryzacja)Pass
Start-Up-Time Worst-Case< 3× typowa wartość przy +25 °CPass
Drive level≤ 60% wartości arkusza danych kwarcuPass
Period jitter< application requestPass
Cpar from frequency methodw ramach założeń projektowych ±0.5 pFPass
EMV near-field checkbrak zauważalnych emisji poza częstotliwością użyteczną kwarcuPass
Test cyklu temperaturowego 10 cykli -40/+85 °Cbrak błędów rozruchu, brak dryftu > 10 ppmpass

.

Najlepsza praktyka układu w trzech wierszach

Najważniejsze zasady w skrócie

1. Kwarc + C1, C2 kompaktowo i bezpośrednio na układzie scalonym, symetryczne prowadzenie, krótkie linie.

2. Brak obszaru GND i sygnałów pod kryształem, dedykowana wyspa GND dla kondensatorów.

3. Obudowa padów #2/#4 na 4-padowych kryształach ceramicznych na GND - zdefiniuj to połączenie na wczesnym etapie i nie zmieniaj go później w celu wyrównania częstotliwości.

.

Dodatkowe informacje

Zasady rozmieszczania opisano w praktycznym przewodniku "Optymalne dopasowanie kryształów do układów scalonych" (sekcje G i 6). Ten post uzupełnia przewodnik o walidację opartą na pomiarach na gotowej płytce - od sprawdzenia jittera do akceptacji najgorszego przypadku.</p
