O co w tym wszystkim chodzi

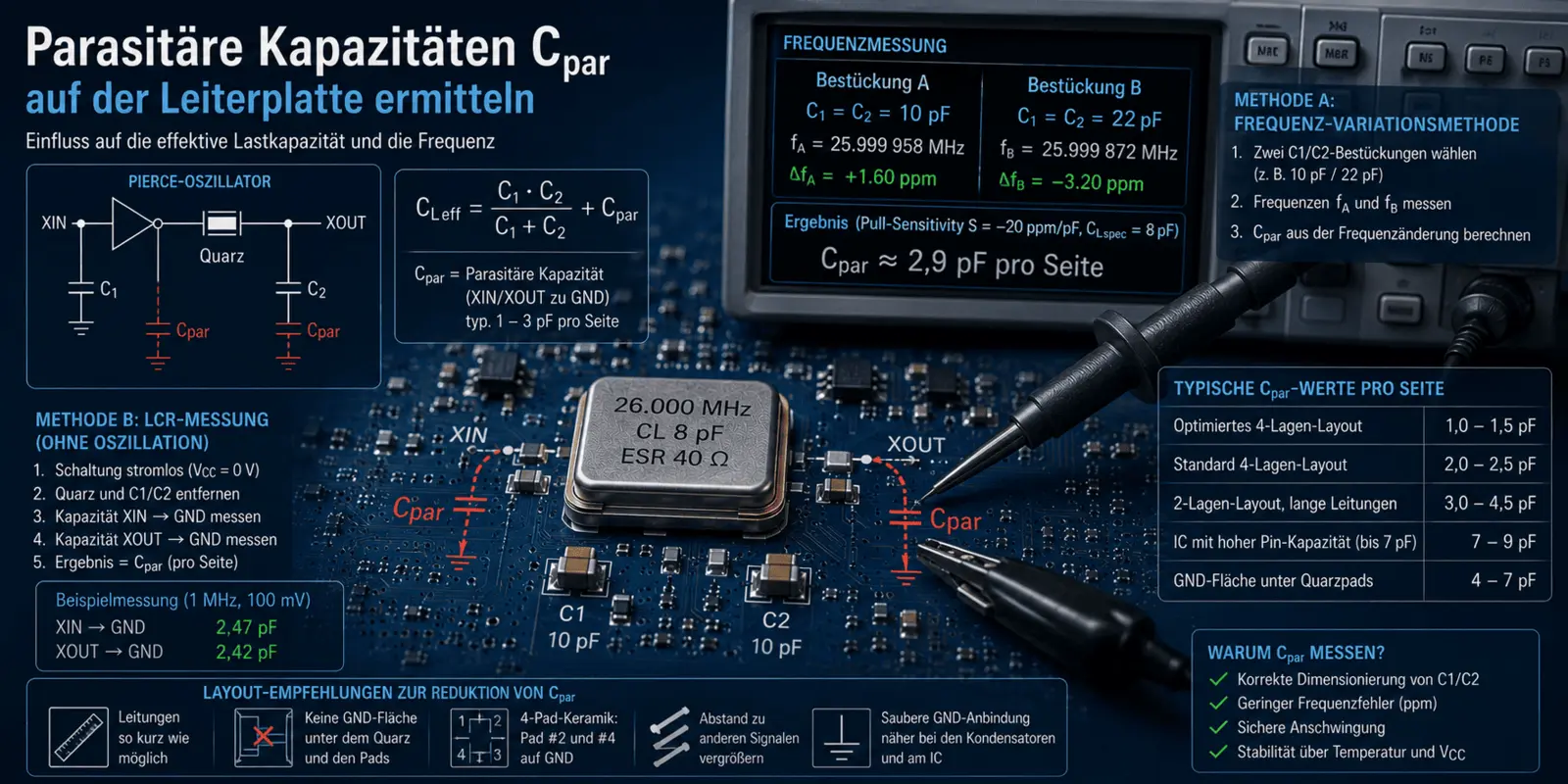

Pojemności pasożytnicze (Cpar) między XIN/XOUT a masą są nieuniknione. Składają się one z pojemności pinów układu scalonego, pojemności ścieżek, pojemności padów i pojemności obudowy. Typowe wartości wynoszą od 1 pF do 3 pF na stronę, w niekorzystnych układach lub z pojemnościami pinów układu scalonego do 7 pF nawet znacznie wyższymi.
Kondensatory te zwiększają efektywną pojemność obciążenia, zmniejszają wartość -Rneg i przesuwają punkt pracy oscylatora. Projekty z niskim określonym CL (kwarc MHz ≤ 10 pF, kwarc 32,768 kHz ≤ 6 pF) są szczególnie krytyczne - pasożytnicze pojemności mają tutaj silny wpływ procentowy.
Niniejszy post opisuje dwie praktyczne metody ilościowego określania Cpar.
Dlaczego należy mierzyć Cpar
Często oblicza się Cpar = 2 pF na podstawie reguł z arkusza danych. Jednak rzeczywisty rozrzut między różnymi układami jest znaczny:
| Typ układu | Cpar typowy | Effect on CL_eff |
|---|---|---|
| 4-warstwowa płytka PCB, krótkie wyprowadzenia, kwarc bezpośrednio przy układzie scalonym | 1.0 - 1.5 pF | minimum |
| 4-warstwowa płytka PCB, standardowy układ z 5 mm wyprowadzeniami | 2.0 - 2.5 pF | normalny, do uwzględnienia na fakturze |
| 2-warstwowa płytka PCB, długie wyprowadzenia (> 10 mm) | 3.0 - 4.5 pF | znaczący, możliwy błąd częstotliwości CL > 10 ppm |
| IC ze zwiększoną pojemnością pinów (CIN do 7 pF) | 7 - 9 pF | dominuje bilans pojemności |
| Obszar GND bezpośrednio pod padami kwarcowymi | 4 - 7 pF | Błąd układu, musi być poprawiony |
.
Metoda A: Metoda zmiany częstotliwości (zalecana)
Dwa pomiary częstotliwości z różnymi konfiguracjami C1/C2 dostarczają Cpar pośrednio poprzez zmianę częstotliwości. Ta metoda jest najbardziej niezawodna, ponieważ mierzy Cpar w rzeczywistych warunkach pracy (w tym pojemność pinów układu scalonego przy napięciu nominalnym i temperaturze roboczej).
Sprzęt
- Licznik częstotliwości o rozdzielczości ≥ 0,1 ppm z odniesieniem GPS lub OCXO
- Dwa zestawy precyzyjnych kondensatorów C0G/NP0 (±1%), np. C_A = 10 pF i C_B = 22 pF
- Sonda FET o pojemności wejściowej ≤ 1 pF (na wyjściu XOUT)
- Znana czułość podciągania S [ppm/pF] używanego kryształu (z karty danych, pomiarów lub protokołów pomiarowych dołączonych do naszych przykładowych dostaw)
.
Procedura pomiarowa
- Miejsce A: C1 = C2 = C_A. Po 60 s odpowiedzi przejściowej, zmierzyć częstotliwość f_A, Δf_A = (f_A - f_nenn)/f_nenn w ppm.
- Oprawa B: C1 = C2 = C_B. Zmierzyć częstotliwość f_B, obliczyć Δf_B.
- Obydwie oprawy odnoszą się do tej samej czułości ciągnięcia. Cpar wynika z układu równań.
Obliczenia
Z CL_eff_A = C_A/2 + Cpar i CL_eff_B = C_B/2 + Cpar oraz Δf = S - (CL_eff - CL_spec), otrzymujemy następujące wyniki:
Cpar = CL_spec + (Δf_A / S) - C_A / 2
Dla celów kontrolnych, Cpar można obliczyć analogicznie z zespołu B - oba wyniki powinny być zgodne w zakresie ±0,3 pF. Jeśli różnią się bardziej, oznacza to nieprawidłową czułość podciągania, nieprawidłowo rozpoznane CL_spec lub silny wpływ poziomu wysterowania.</p
<h3>Przykładowe obliczenia
Kryształ: 26 MHz, CL_spec = 8 pF, S = -20 ppm/pF.
| Populacja | C1 = C2 | Δf zmierzone | CL_eff od Δf |
|---|---|---|---|
| A | 10 pF | +1.60 ppm | 7.92 pF |
| B | 22 pF | -3.20 ppm | 8.16 pF |
.
Cpar_A = 7,92 pF - 10/2 = 2,92 pF
Cpar_B = 8,16 pF - 22/2 = -2,84 pF
Wartości nie są zgodne (inny znak). Powód: Dla konfiguracji B, CL_eff jest większe niż CL_spec, stąd ujemne odchylenie. Aby uzyskać prawidłową interpretację, należy użyć sformułowania z prawidłowym znakiem:
CL_eff_A = 5 + Cpar = 7,92 → Cpar = 2,92 pF
CL_eff_B = 11 + Cpar = 8.16 ... ?
Drugie równanie pokazuje niespójność: 11 + Cpar nie może wynosić 8,16. Oznacza to, że przy C_B = 22 pF kryształ działa powyżej jego CL_spec i przybliżenie liniowe traci ważność. W takim przypadku należy wybrać dwa zespoły o mniejszym rozrzucie (np. C_A = 12 pF, C_B = 18 pF) lub przeprowadzić dokładne obliczenia schematu zastępczego kryształu.
Uwaga: Metoda częstotliwościowa działa najlepiej, jeśli oba rozmieszczenia skutkują wartościami CL_eff wokół CL_spec. Cpar ≈ 2,9 pF z zespołu A jest tutaj znaczącym wynikiem.
Metoda B: Pomiar LCR po wyłączeniu
Metoda uzupełniająca, która nie wymaga oscylacji. Nadaje się do charakteryzacji prototypów i porównań między wariantami układów.</p
<h3>Ustawienia pomiarowe
- Precyzyjny miernik LCR z sygnałem 1 MHz (np. Keysight E4980AL, HP 4284A)
- Sygnał pomiarowy ≤ 100 mV, aby uniknąć obciążenia diod wejściowych układu scalonego
- Obwód całkowicie pozbawiony napięcia (VCC = 0 V, bez baterii)
.
Wdrożenie
- Wyjmij kryształ kwarcu z gniazda (dla SMD: odlutuj lub nie montuj).
- Bez C1 i C2 (nie zmontowane): Zmierzyć pojemność XIN → GND i XOUT → GND. Daje to szacunkową czystą pojemność pinów i ścieżek do masy.
- Z zamontowanymi C1 i C2: Zmierz ponownie pojemność XIN → GND i XOUT → GND. Różnica w stosunku do pomiaru bez kondensatorów musi odpowiadać wartościom C1/C2 plus niewielka pojemność rozproszona (< 0,5 pF).
- Cpar ≈ zmierzona wartość bez C1/C2.
Ograniczenia metody LCR Pojemność pinów układu scalonego jest zależna od napięcia i zazwyczaj zmienia się o 0,5 - 1,5 pF między stanami wyłączenia i włączenia. Pomiar LCR zapewnia zatem tylko dolną granicę działającego Cpar. Aby uzyskać absolutną precyzję, należy użyć metody częstotliwościowej (metoda A). |
</figura>.
Wpływ układu na Cpar
| Pomiar układu | Effect on Cpar | Zalecenie |
|---|---|---|
| skróć ślad o 5 mm | -0.3 do -0.5 pF | zawsze |
| Usuń obszar GND pod padami kwarcowymi | -1.0 do -2.5 pF | Zawsze, czy to dla kryształów kwarcu MHz czy kHz = brak uziemienia bezpośrednio pod kryształem kwarcu |
| Umieść pady kwarcu #2 i #4 na GND (4-pad ceramic) | +0 pF, ale poprawa EMC | zalecane, ale określ raz przed precyzyjną regulacją częstotliwości |
| Via zamiast ścieżki do GND | minimal | tylko jeśli wymusza to routing |
| Wypełnij kryształ od spodu PCB | +0.5 - 1.0 pF | Unikaj, jeśli to możliwe |
| dodatkowy tor sygnalizacyjny w odległości < 1 mm | +0.3 do +1.0 pF | Unikaj za wszelką cenę |
.
Zalecenia dla konstrukcji o niskim poziomie oświetlenia
W zastosowaniach zasilanych bateryjnie, producenci układów scalonych często określają kryształy o bardzo niskich pojemnościach obciążenia (kwarc MHz zwykle 8 pF, kwarc 32,768 kHz do 3 - 4 pF). W takich projektach:
- Używaj kondensatorów C0G/NP0 o tolerancji 1% dla C1 i C2
- Weryfikuj Cpar przez pomiar częstotliwości raz na układ
- Maksymalnie 3 mm śladu między pinem IC a podkładką kryształu
- Nie linie sygnałowe pod lub bezpośrednio obok kryształu
- Dedykowana wyspa GND dla kondensatorów obwodu
TS (czułość strojenia) w ppm/pF: Producenci układów scalonych coraz częściej zalecają stosowanie kryształów oscylacyjnych o niskich pojemnościach obciążenia (MHz = <6pF, 32,768 kHz = 4pF). Mniejsze obciążenie XIN/XOUT zmniejsza zużycie energii przez układ scalony, a tym samym wydłuża żywotność baterii i zwiększa odpowiedź przejściową. Po stronie częstotliwości stanowi to jednak poważny problem dla inżyniera ds. rozwoju. Dzieje się tak dlatego, że im niższa pojemność obciążenia kwarcu, tym większa czułość na pobór prądu w ppm/pF (prawo fizyczne). Jest to nieistotne dla normalnego obwodu kontrolera, ale wartość ta jest niezbędna dla aplikacji radiowej. Dlatego zalecamy stosowanie maksymalnej tolerancji 1% dla C1 i C2 w zastosowaniach radiowych, tak aby jak najmniejsze pojemnościowe przesunięcie częstotliwości (przesunięcie częstotliwości roboczej) było generowane z boku. Ponadto nie należy lekceważyć tolerancji pojemnościowej na XIN/XOUT, która może wynosić do 25%. |
</rys.
<p>Ograniczenie metody LCR
Pojemność pinów układu scalonego jest zależna od napięcia i zazwyczaj zmienia się o 0,5 - 1,5 pF między stanem wyłączenia i włączenia. Pomiar LCR zapewnia zatem tylko dolną granicę działającego Cpar.</p
<h2>Aby uzyskać absolutną precyzję, należy użyć metody częstotliwościowej (metoda A).</h2
<h2>Dodatkowe informacje
Wpływ pojemności pasożytniczych na punkt pracy, odpowiedź przejściową i dokładność częstotliwości opisano w praktycznym przewodniku "Optymalne dostrajanie kryształów do układów scalonych" (sekcje B i 5). Ten post pokazuje, jak ilościowo określić Cpar na płycie i zmniejszyć go za pomocą ukierunkowanych środków układowych.
