Istnieje kilka odpowiednich norm dotyczących pomiarów kryształów kwarcu (tj. kryształów oscylacyjnych lub oscylatorów kwarcowych), głównie IEC (Międzynarodowa Komisja Elektrotechniczna), DIN, MIL oraz, w stosownych przypadkach, JEDEC i IEEE. Normy te regulują metody pomiarowe, warunki testowe, wartości graniczne i testy środowiskowe dla kryształów kwarcu. Oto przegląd:

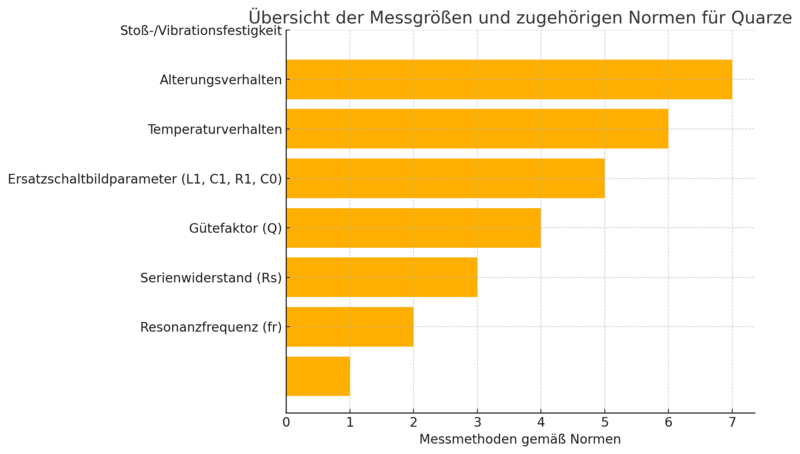

1) Normy IEC (Międzynarodowa Komisja Elektrotechniczna)
Seria IEC 60444: Metody pomiaru piezoelektrycznych rezonatorów kwarcowych
Ta seria norm ma kluczowe znaczenie dla pomiarów kryształów kwarcu:
- IEC 60444-1: Podstawowa metoda pomiaru częstotliwości rezonansowej i rezystancji rezonansowej jednostek kryształu kwarcu techniką fazy zerowej w sieci π
Opisuje podstawową metodę pomiaru dla:- częstotliwości rezonansowej fr
- Rezystancji szeregowej Rs
(metoda fazy zerowej w sieci π)
- IEC 60444-2: Wytyczne dla jednostek krystalicznych wykorzystujących sieć π
Suplement do części 1: Uwagi do stosowania, dostosowanie warunków pomiaru - IEC 60444-3: Metoda pomiaru zastępczej rezystancji szeregowej (ESR), Q i parametrów ruchowych
Opis pomiaru:- Równoważnej rezystancji szeregowej (ESR)
- Współczynnik jakości Q
- Parametry obwodu rezonansowego (L, C)
- IEC 60444-5: Metoda określania parametrów obwodu równoważnego jednostek kwarcowych przy użyciu technik analizatora sieci
Metoda analizatora sieci do określania elektrycznego obwodu równoważnego:- Rezonans szeregowy fs, rezonans równoległy fp
- C0, C1, L1, R1
2. normy MIL (normy wojskowe, USA)
MIL-PRF-3098: Specyfikacja wydajności: Kryształy, kwarc
Określa wymagania i metody testowania dla
- Stabilności częstotliwości
- Zachowania podczas starzenia
- Odporności na temperaturę
- Odporności na wstrząsy i wibracje
MIL-STD-202: Metody testowania części elektronicznych i elektrycznych
Zawiera ogólne testy środowiskowe, takie jak
- Cykle temperaturowe
- Narażenie na wilgoć
- Wstrząsy i wibracje
3 Standardy JEDEC (Joint Electron Device Engineering Council)
- Seria JESD22: Metody testowania podzespołów elektronicznych
Dotyczy również kryształów kwarcu, np. dla:- Cykli termicznych (JESD22-A104)
- Test wilgotności (JESD22-A101)
- Testów żywotności (JESD22-A108)
4) Normy DIN (normy niemieckie)
Norma DIN EN 60444 odpowiada bezpośrednio międzynarodowej serii IEC 60444. Normy DIN często używają przyrostka "EN" dla norm IEC przyjętych w Europie:
- DIN EN 60444-1 do -5 → identyczne z IEC 60444-1 do -5
