Wprowadzenie:

Oscylatory kwarcowe są układami elektronicznymi opartymi na oscylującym krysztale kwarcu w celu generowania wysoce stabilnej częstotliwości. W zależności od wymagań i warunków środowiskowych można osiągnąć stabilność częstotliwości w zakresie od 10E-5 do 10E-12 na dzień. Standardowe moduły oscylatorów są dostępne do codziennych zastosowań, podczas gdy oscylatory o wysokiej precyzji są zwykle projektowane i produkowane indywidualnie dla specjalnych wymagań.

Typy oscylatorów:

Zgodnie z międzynarodowymi standardami, oscylatory krystaliczne dzielą się na następujące kategorie:

SPXO - oscylatory kryształowe w prostej obudowie (ang. Simple Package Crystal Oscillators)
VCXO - oscylator kryształowy sterowany napięciem
TCXO - oscylator kryształowy z kompensacją temperatury
OCXO - oscylatory kryształowe stabilizowane temperaturowo (oscylatory kryształowe sterowane piekarnikiem)
LPXO - oscylatory kryształowe małej mocy o stabilności temperaturowej od ±0,5ppm powyżej -40/+85°C i starzeniu ±1x10E-6.

SPXO: Proste oscylatory kwarcowe lub nazywane również oscylatorami ZEGAROWYMI.

SPXO wykorzystuje wzmacniacz ze sprzężeniem zwrotnym, w którym kryształ działa jako element określający częstotliwość. Częstotliwość wynika z warunku, że przesunięcie fazowe w pętli jest wielokrotnością 2π. Stabilność i niski poziom szumów zależą od jakości kryształu, zastosowanego układu scalonego i projektu obwodu.

Częstotliwość można precyzyjnie dostroić, specjalnie dostosowując pojemność obciążenia. Ważne są tutaj

Dokładność częstotliwości
Zachowanie w temperaturze
Zależność od napięcia roboczego
Stabilność długo- i krótkoterminowa
Wrażliwość na obciążenie

Oscylatory SPXO są najczęściej stosowanymi oscylatorami na świecie. Pod względem ilościowym są one również lepsze od oscylatorów MEMS, i to nie tylko pod względem ceny.

SPXO można łatwo skonfigurować za pomocą naszego konfiguratora produktów. Kliknij tutaj: https://www.petermann-technik.de/produkte/quarz-oszillatoren.html

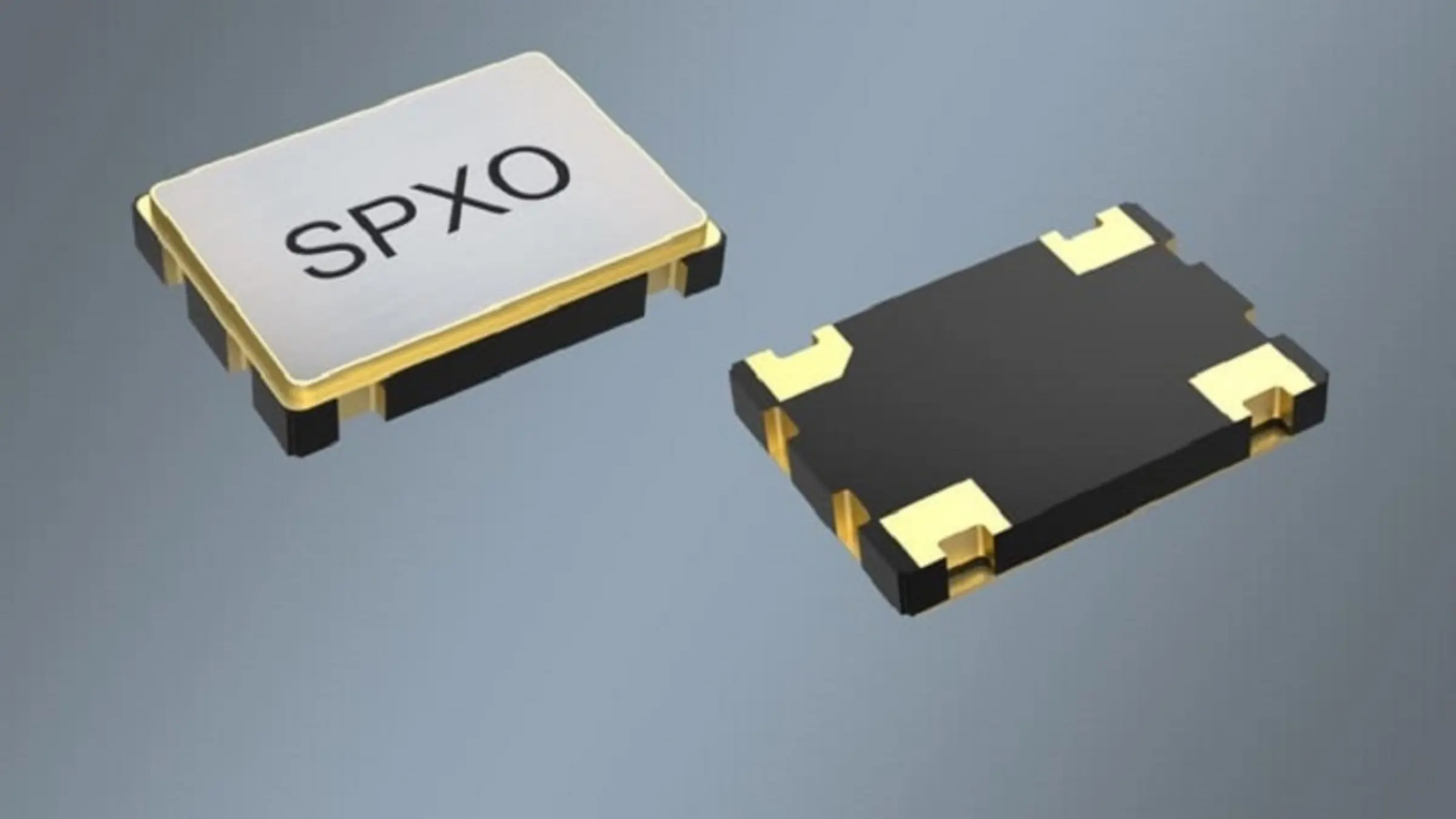

SPXO są u nas dostępne w zminiaturyzowanych obudowach ceramicznych o wymiarach od 1,6x1,2mm/4pad do 7,0x5,0mm/4pad. Najczęściej stosowana obudowa ma wymiary 2.5x2.0mm/4pad.

VCXO: Oscylatory kwarcowe sterowane napięciem

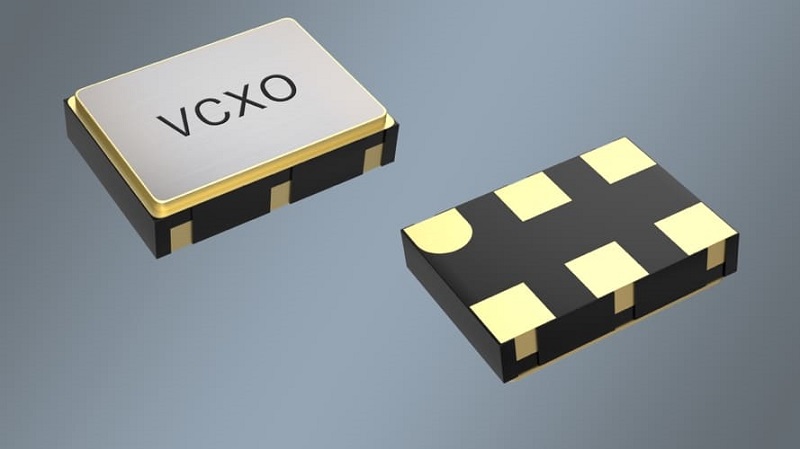

VCXO (oscylatory kwarcowe sterowane napięciem) umożliwiają sterowanie częstotliwością za pomocą zewnętrznego napięcia DC. Są one zwykle używane tylko do synchronizacji urządzenia/aplikacji z przychodzącym sygnałem referencyjnym (koncepcja master-slave) lub do modulacji częstotliwości. Dioda pojemnościowa (warystor) zastępuje kondensator trymujący.

Typowe parametry:

Zakres podciągania częstotliwości (zakres podciągania = na przykład ±50ppm min.)
Czułość podciągania (zdolność podciągania = na przykład ±10ppm/pF)
Nieliniowość modulacji (np. maks. 10%)

Oczywiście można również zdefiniować VCXO za pomocą naszych konfiguratorów produktów. Aby to zrobić, kliknij na : : https://www.petermann-technik.de/produkte/quarz-oszillatoren.html

Układy VCXO nie są już tak rozpowszechnione jak 10 lat temu. Wiele odpowiednich układów scalonych oferuje już zintegrowaną diodę warystorową na XIN/XOUT, która może być używana do ciągnięcia kryształu w obwodzie. Oznacza to, że VCXO nie jest już wymagane.

VCXO można zdefiniować za pomocą naszych konfiguratorów produktów

TCXO: Oscylatory kwarcowe z kompensacją temperatury

Dzięki TCXO zmiana częstotliwości jest kompensowana przez temperaturę. W zależności od procesu, kontrola może być analogowa (z sieciami termistorów) lub cyfrowa (z czujnikiem, ADC, pamięcią i DAC).

TCXO przeżywają prawdziwy renesans w technologii komunikacyjnej i nawigacyjnej, a dzięki stosowanym układom scalonym mogą być produkowane bardzo tanio. TCXO są najczęściej stosowanymi oscylatorami kwarcowymi o wysokiej precyzji i charakteryzują się bardzo dobrym szumem fazowym i doskonałymi wartościami jittera. Sprawia to, że oscylatory TCXO są pierwszym wyborem i są preferowane w stosunku do oscylatorów MEMS, gdy są używane w obwodach z późniejszym zwielokrotnieniem częstotliwości.

Typowe obszary zastosowań to aplikacje GPS i GLONASS, smartfony, urządzenia radiowe, IoT, IIoT, aplikacje inteligentnych liczników, routery, urządzenia pomiarowe itp.

Osiągalna stabilność częstotliwości:

Typowo <0,5 - 2,5 ppm w zakresie -40 - +85 °C

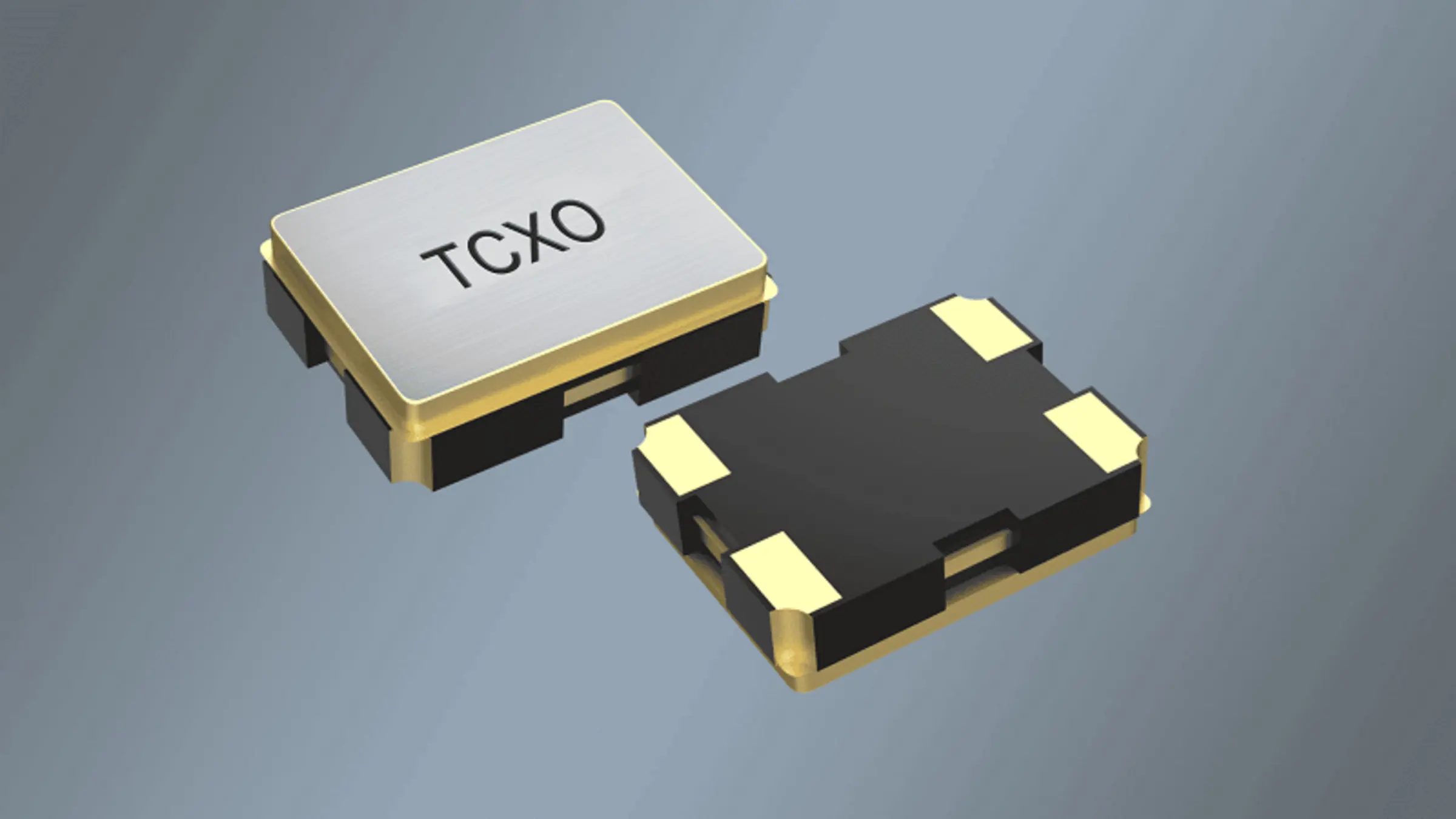

Oczywiście możemy również dostarczyć TCXO w zakresie temperatur do -40/+125°C lub rozwiązania zgodne z wymaganiami branży motoryzacyjnej. Wystarczy dostosować żądany TCXO tutaj: https://www.petermann-technik.de/produkte/quarz-oszillatoren.html

TCXO są dostępne u nas w zakresie częstotliwości od 9,6 do 52 MHz w obudowach 1,6x1,2mm/4pad - 3,2x2,5mm/4pad. Napięcia zasilania wynoszą 1,8 VDC, 2,5 VDC i 3,3 VDC.

OCXO: Stabilizowane temperaturowo oscylatory kwarcowe

OCXO działają z podgrzewanym termostatem, który utrzymuje kwarc i ewentualnie obwód w stałej temperaturze. W przypadku OCXO temperatura termostatu może wynosić +85°C. Zasadniczo temperatura ogrzewania jest zbliżona do punktu odwrócenia krzywej TC kwarcu. Aby zminimalizować dryft częstotliwości rezonatora kwarcowego, kryształ kwarcu jest używany w overtonie w OCXO. Zwykle w 3. lub 5. nadtonie. W szczególności w piątym podtonie pojemność dynamiczna C1 (pojemność bocznikowa) jest bardzo niska, co ułatwia kompensację częstotliwości kryształu.

Istnieją termostaty jednostopniowe i dwustopniowe (podwójne). Te drugie oferują maksymalną stabilność temperatury przy niskich odchyleniach częstotliwości. Ponadto, w zależności od wymaganej dokładności, stosowane są rezonatory kwarcowe z cięciem AT lub SC. Kryształy o szlifie SC oferują znacznie wyższą dokładność częstotliwości i znacznie wyższą stabilność temperatury niż kryształy o szlifie AT.

Typowe dokładności:

< 1 x 10E-7 (OCXO single)
< 1 x 10E-9 (OCXO podwójne)

Ze względu na zużycie energii i rozmiar, użycie OCXO jest zwykle zarezerwowane dla zastosowań o wysokiej precyzji, takich jak stacje bazowe telefonii komórkowej, wzorce odniesienia GPS, technologia pomiarowa lub telekomunikacja.

Podsumowanie ważnych parametrów oscylatora

Częstotliwość nominalna i tolerancja
Zmiana częstotliwości ze względu na: Temperaturę, napięcie, obciążenie, czas (starzenie)
Zachowanie podczas docierania, stabilność krótkoterminowa
Zasilanie: napięcie, prąd, tętnienia
Sygnał wyjściowy: poziom, kształt, szum
Czynniki środowiskowe: zakres temperatur, wstrząsy, wibracje

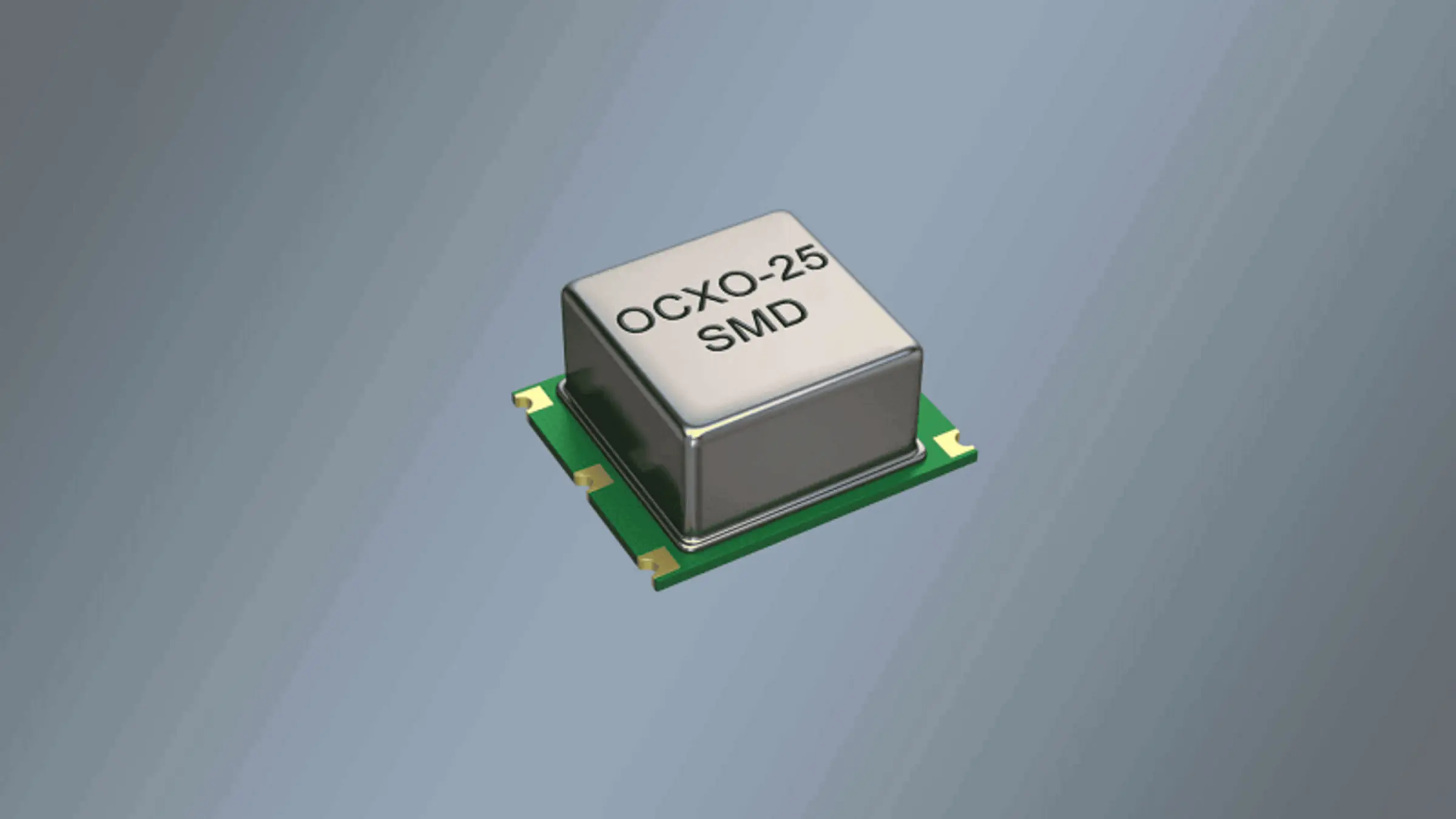

Możemy dostarczyć OCXO w różnych obudowach THT i SMD w zależności od wymaganej dokładności i metody przetwarzania. Najczęściej stosowanym opakowaniem jest pakiet SMD 25x25mm/5pad.

OCXO zgodnie z żądaną dokładnością i metodą przetwarzania

LPXO - oscylatory kwarcowe małej mocy

LPXO są "środkiem" pomiędzy SPXO i TCXO. LPXO są zawsze używane, gdy wymagany jest niski pobór mocy lub tolerancja częstotliwości SPXO jest zbyt niska, ale tolerancja TCXO jest zbyt precyzyjna. Oznacza to, że LPXO jest zawsze tańsze niż TCXO.

Obszary zastosowań - zobacz: https://www.petermann-technik.de/unternehmen/anwendungen.html

LPXO są dostępne w zakresie częstotliwości od 9,6 do 52 MHz w obudowach ceramicznych o wymiarach od 1,6x1,2mm/4pd do 3,2x2,5mm/4pad i napięciu zasilania 1,8VDC, 2,5VDC, 3,0VDC lub 3,3VDC.

LPXO w zakresie częstotliwości od 9,6 do 52 MHz w obudowach ceramicznych
