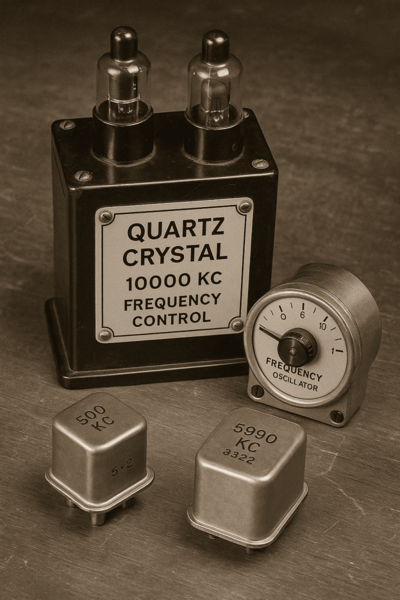

Oscylatory kwarcowe - precyzja od prawie 100 lat

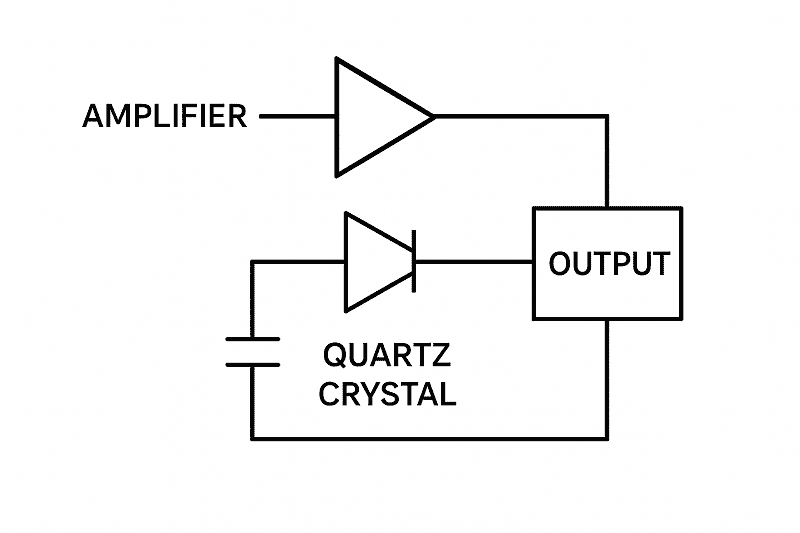

Oscylator kwarcowy to element generujący częstotliwość, który wykorzystuje kryształ kwarcu do zapewnienia bardzo stabilnej częstotliwości zegara. Opiera się on na odwrotnym efekcie piezoelektrycznym, który powoduje, że kryształ kwarcu oscyluje z określoną częstotliwością, gdy jest wzbudzony elektrycznie. Oscylatory kwarcowe są niezbędne, gdy systemy cyfrowe muszą działać synchronicznie. Są one stosowane między innymi w smartfonach, komputerach, samochodach, satelitach i technologii komunikacyjnej. Zapewniają również niezawodne i powtarzalne częstotliwości w badaniach i precyzyjnych systemach odniesienia czasowego.

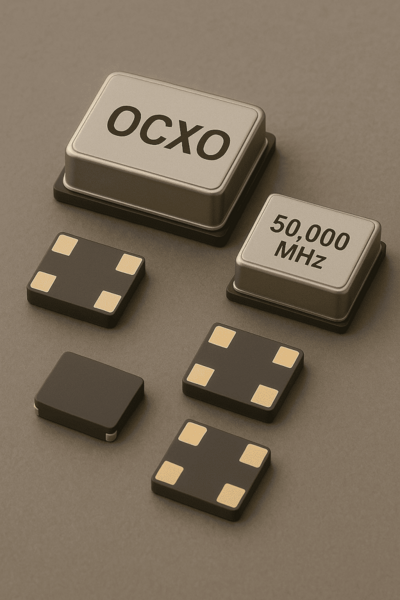

Najważniejsze typy obejmują standardowe XO, TCXO, VCXO, OCXO i LPXO. Standardowy oscylator kwarcowy jest ekonomicznym rozwiązaniem podstawowym do prostych zastosowań, podczas gdy TCXO oferuje znacznie większą stabilność w przypadku wahań temperatury dzięki kompensacji temperatury. VCXO może być precyzyjnie regulowany za pomocą zewnętrznego napięcia i dlatego jest szczególnie odpowiedni do zadań synchronizacji. OCXO osiągają najwyższą precyzję dzięki stałej temperaturze pracy i są stosowane tam, gdzie wymagana jest maksymalna dokładność. LPXO oferują dobrą stabilność częstotliwości przy niskim zużyciu energii i są bardziej dokładne niż SPXO.

Dokładność oscylatora kwarcowego zależy w dużej mierze od jego konstrukcji i obszaru zastosowania. OCXO oferuje najwyższą dokładność i osiąga wartości do około ±0,01 ppm. Standardowe oscylatory XO mają zazwyczaj około ±25 ppm i dlatego są wystarczające do wielu ogólnych zastosowań. TCXO są specjalnie zaprojektowane do stabilnych częstotliwości w temperaturze i osiągają około ±0,5 ppm w zakresie od -40 do +85 °C. LPXO mają zazwyczaj stabilność częstotliwości od ±5 do ±10 ppm w temperaturze od -40 do +85 °C i łączą dokładność z niskim zużyciem energii.

TCXO jest właściwym wyborem, gdy wymagana jest wysoka stabilność częstotliwości pomimo zmieniających się temperatur otoczenia. VCXO jest szczególnie odpowiedni, gdy częstotliwość musi zostać ponownie dostosowana podczas pracy, na przykład do zadań synchronizacji w systemach komunikacyjnych. OCXO jest idealny do zastosowań o najwyższych wymaganiach dotyczących precyzji i długoterminowej stabilności. Dzięki kontroli temperatury stabilizowanej w piecu osiąga najlepszą dokładność spośród wymienionych typów oscylatorów kwarcowych. Wybór powinien zatem zawsze opierać się na dokładności, zachowaniu w temperaturze, możliwości sterowania i wymaganiach energetycznych.

Oscylatory MEMS są szczególnie imponujące ze względu na ich niewielką konstrukcję i niskie zużycie energii. Sprawia to, że są one niezwykle interesujące dla kompaktowych systemów elektronicznych. W porównaniu do klasycznych oscylatorów kwarcowych, są one jednak bardzo drogie i dostępne tylko w plastikowych obudowach. Zgodnie z treścią strony, istnieje kilka wad, które należy wziąć pod uwagę przy stosowaniu oscylatorów MEMS w porównaniu z oscylatorami kwarcowymi. Dlatego też w wielu zastosowaniach przemysłowych i precyzyjnych oscylatory kwarcowe pozostają preferowanym rozwiązaniem.

PETERMANN-TECHNIK oznacza precyzję w technologii częstotliwości i adresuje zastosowania przemysłowe o wysokich wymaganiach dotyczących stabilności i niezawodności. Firma pozycjonuje się jako ekspert w dziedzinie częstotliwości, który zapewnia wsparcie w doborze odpowiednich oscylatorów kwarcowych do różnych obszarów zastosowań. Niezależnie od tego, czy chodzi o standardowe oscylatory XO, TCXO, VCXO, OCXO czy LPXO, kategoryzacja techniczna różnych typów oscylatorów świadczy o jasnym zrozumieniu wymagań specyficznych dla danego zastosowania. Dla klientów z branży elektronicznej, komunikacyjnej, motoryzacyjnej lub badawczej jest to ważna zaleta przy wyborze komponentów. Osobiste doradztwo przez telefon, e-mail lub usługę oddzwaniania buduje dodatkowe zaufanie i ułatwia szybką koordynację projektu.
