1. historia produkcji syntetycznego kwarcu
Wczesne zastosowanie naturalnego kwarcu
- Do połowy XX wieku wykorzystywano głównie kwarc naturalny - np. ze złóż w Brazylii, na Madagaskarze lub w USA.
- Zapotrzebowanie na kwarc o wysokiej czystości, niskim poziomie wad i specyficznej orientacji dla oscylujących kryształów kwarcu znacznie wzrosło, szczególnie podczas II wojny światowej (radar, technologia radiowa).
- Jednak naturalny kwarc często wykazywał wtrącenia, wady sieci lub bliźniaki, co prowadziło do niestabilnych częstotliwości.
Rozwój syntetycznych kryształów kwarcu
- W latach czterdziestych XX wieku rozpoczęto syntezę kwarcu w tak zwanych zakładach hydrotermalnych - procesie imitującym naturalne warunki wzrostu.
- Od lat 50.synteza hydrotermalna została wprowadzona na skalę przemysłową.
- Później proces ten został zoptymalizowany pod kątem produkcji bloków kwarcowycho wysokiej czystości i pozbawionych defektów, głównie na potrzeby technologii półprzewodników i częstotliwości.
2. produkcja syntetycznych bloków kwarcowych
Surowiec podstawowy
- Podstawowym materiałem jest dwutlenek krzemu o wysokiej czystości (SiO₂) - np. w postaci naturalnego kwarcu, amorficznej krzemionki lub oczyszczonej krzemionki z procesów chemicznych.
- Niezwykle niska zawartość zanieczyszczeń ma kluczowe znaczenie dla zastosowań elektronicznych (zakres ppb, zwłaszcza dla Al, Na, Fe).

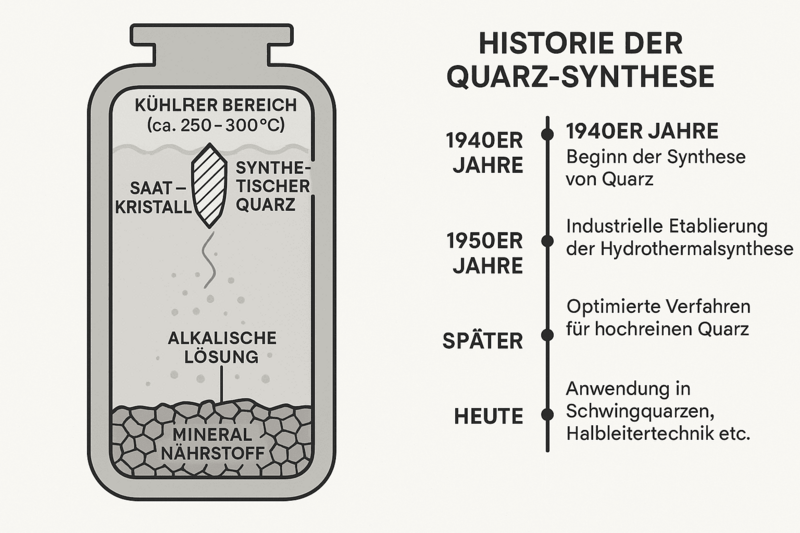

Proces hydrotermalny
Zasada
- Symulacja warunków geologicznych: wysokie ciśnienie, wysoka temperatura, roztwór wodny.
- Podobny do procesu autoklawowego stosowanego w przypadku syntetycznych kamieni szlachetnych.
Etapy procesu
- Przygotowanie autoklawu:
- Odporny na ciśnienie reaktor (autoklaw) wypełniany jest mineralnym składnikiem odżywczym (np. sproszkowanym naturalnym kwarcem) i roztworem alkalicznym (zwykle NaOH lub Na₂CO₃).
- Gradient temperatury:
- W dolnej części: wyższa temperatura (ok. 350-400 °C) → gdzie SiO₂ rozpuszcza się.
- W górnej części: chłodniej (ok. 250-300 °C) → tam krystalizuje się SiO₂.
- Wkładka do kiełkowania:
- Kryształy nasienne kwarcu o określonej orientacji są umieszczane w górnej części autoklawu, na których rośnie rozpuszczony dwutlenek krzemu.
- Wzrost kryształów:
- Czas trwania: od kilku tygodni do miesięcy.
- Wynik: syntetyczny kwarc monokrystaliczny o wysokiej doskonałości strukturalnej.
3. właściwości i jakość
Zalety syntetycznego kwarcu:
- Wysoka czystość (niewiele zanieczyszczeń ppm/ppb).
- Kontrolowana orientacja kryształu (np. cięcie AT lub BT dla kwarcu oscylacyjnego).
- Brak bliźniaków lub wtrąceń, jak w przypadku naturalnego kwarcu.
- Powtarzalność właściwości fizycznych.
Czyszczenie
- W niektórych przypadkach materiał wyjściowy jest ponownie oczyszczany przez czyszczenie chemiczne lub procesy topienia strefowego przed wzrostem.
Wykorzystanie
- Oscylatory kwarcowe / kryształy kwarcowe: Oscylatory o stabilnej częstotliwości do wszystkich zastosowań w elektronice.
- Przemysł półprzewodnikowy: Szkło kwarcowe wykonane z kwarcu syntetycznego (np. do rur reaktorów).
Optyka: Soczewki, pryzmaty wykonane z krystalicznego kwarcu.
Sprawdzamy każdy wlewek kwarcowy w 100% podczas procesu przyjmowania towarów. Czystość i odpowiednie osie krystalograficzne są sprawdzane optycznie (proces rentgenowski). Wlewek kwarcowy otrzymuje następnie prefiksowany numer, dzięki czemu można go zintegrować z identyfikowalnością partii rezonatorów kwarcowych. Oznacza to, że dostępność naszej partii produkcyjnej można prześledzić wstecz do przychodzącej kontroli surowego bloku kwarcowego. Wszystko zgodnie z naszym zaawansowanym procesem produkcji generatorów zegarowych o najwyższej jakości, wydajności i żywotności.
FAQs
Czym jest kwarc syntetyczny i dlaczego jest tak ważny dla kryształów kwarcu?
Kwarc syntetyczny to sztucznie wyhodowany kwarc monokrystaliczny, który jest specjalnie produkowany do zastosowań technicznych o wysokich wymaganiach jakościowych. Materiał ten jest szczególnie ważny dla wibrujących kryształów kwarcu, ponieważ oferuje wysoką czystość, zdefiniowaną orientację kryształu i bardzo dobrą doskonałość strukturalną. W porównaniu do naturalnego kwarcu, jest w nim znacznie mniej wtrąceń, defektów sieci lub bliźniaków, które mogą pogorszyć stabilność częstotliwości. W szczególności w technologii częstotliwości, powtarzalne właściwości fizyczne mają kluczowe znaczenie dla uzyskania stałej charakterystyki drgań elektrycznych i mechanicznych. Dlatego też kwarc syntetyczny stanowi centralną podstawę wysokiej jakości rezonatorów kwarcowych i oscylatorów o stabilnej częstotliwości w nowoczesnej elektronice.
Jak działa hydrotermalny proces produkcji syntetycznych bloków kwarcowych?
Proces hydrotermalny imituje naturalne warunki geologiczne wzrostu kwarcu w kontrolowanych warunkach przemysłowych. Dwutlenek krzemu o wysokiej czystości jako składnik odżywczy i roztwór alkaliczny, zwykle oparty na NaOH lub Na2CO3, są wprowadzane do autoklawu pod ciśnieniem. W dolnej części reaktora panuje wyższa temperatura wynosząca około 350-400 stopni Celsjusza, dzięki czemu SiO2 rozpuszcza się tam. W górnym, chłodniejszym obszarze o temperaturze około 250 do 300 stopni Celsjusza, rozpuszczony materiał ponownie krystalizuje na kryształach nasiennych o określonej orientacji. W ciągu kilku tygodni do miesięcy powstają syntetyczne bloki monokryształów kwarcu o wysokiej czystości i bardzo dobrej przydatności do wibrujących kryształów kwarcu.
Jakie są zalety kwarcu syntetycznego w porównaniu z kwarcem naturalnym dla technologii częstotliwości?
Syntetyczny kwarc oferuje decydujące korzyści dla technologii częstotliwości, ponieważ jego właściwości materiałowe mogą być specjalnie kontrolowane. Naturalny kwarc często zawiera wtrącenia, defekty sieci lub bliźniaki, co może prowadzić do niestabilnych częstotliwości i zmiennych właściwości komponentów. Z drugiej strony, syntetycznie produkowany kwarc osiąga bardzo wysoką czystość w zakresie ppm lub ppb i umożliwia zdefiniowaną orientację kryształu, na przykład dla sekcji AT lub BT. Pozwala to na produkcję kryształów kwarcu o powtarzalnych właściwościach elektrycznych i mechanicznych. W zastosowaniach przemysłowych oznacza to większą stabilność częstotliwości, wyższą niezawodność procesu i lepszą długoterminową wydajność.
Jakie są wymagania dotyczące czystości kwarcu syntetycznego w zastosowaniach elektronicznych?
W zastosowaniach elektronicznych syntetyczny kwarc musi mieć bardzo niski poziom zanieczyszczeń, ponieważ nawet najmniejsze obce substancje mogą wpływać na właściwości oscylacyjne. Szczególnie istotne są pierwiastki śladowe, takie jak aluminium, sód lub żelazo, które muszą być kontrolowane w zakresie ppb. Dlatego jako materiał wyjściowy stosuje się dwutlenek krzemu o wysokiej czystości, który może pochodzić z naturalnego kwarcu, amorficznej krzemionki lub procesów oczyszczania chemicznego. W niektórych przypadkach materiał jest dodatkowo oczyszczany chemicznie przed wzrostem kryształów lub dalej rafinowany przy użyciu procesów oczyszczania. Wysoka czystość materiału jest niezbędnym warunkiem wstępnym dla wysokowydajnych kryształów kwarcu, oscylatorów kwarcowych i innych komponentów generujących częstotliwość.
W jaki sposób testowana jest jakość syntetycznych wlewków kwarcowych do produkcji kryształów kwarcu?
Jakość syntetycznych wlewków kwarcowych jest kompleksowo testowana już na etapie przyjmowania towarów, aby zapewnić niezawodną podstawę do późniejszej produkcji kryształów kwarcu. Każdy wlewek kwarcowy jest sprawdzany w 100 procentach, w szczególności pod kątem jego czystości i prawidłowych osi krystalograficznych. Kontrola jest przeprowadzana optycznie i dodatkowo za pomocą procesu rentgenowskiego w celu dokładnej oceny struktury i orientacji materiału. Każdy wlewek otrzymuje następnie kolejny numer, dzięki czemu można go w pełni zintegrować z identyfikowalnością partii rezonatorów kwarcowych. Ta płynna identyfikowalność wspiera zorientowany na jakość proces produkcji generatorów zegarowych o wysokiej wydajności, niezawodności i żywotności.
Dlaczego kwarc syntetyczny PETERMANN-TECHNIK do oscylujących kryształów kwarcu?
PETERMANN-TECHNIK to doskonały wybór w przypadku syntetycznego kwarcu do wibrujących kryształów kwarcu, ponieważ zapewnienie jakości i identyfikowalność są konsekwentnie zintegrowane z procesem produkcyjnym. Każdy wlewek kwarcowy jest w 100% testowany przy odbiorze towaru, a czystość i osie krystalograficzne są sprawdzane optycznie i rentgenowsko. Ciągłe etykietowanie każdego wlewka umożliwia bezproblemową identyfikowalność aż do momentu kontroli przychodzących towarów, co jest ważnym czynnikiem jakości dla klientów B2B z branży przemysłowej. Ta systematyczna kontrola wspiera produkcję generatorów zegarowych o wysokiej jakości, stabilnej wydajności i długiej żywotności. Jednocześnie doświadczeni eksperci w dziedzinie częstotliwości są dostępni, aby odpowiedzieć na pytania techniczne i zapewnić porady dotyczące konkretnych zastosowań.
