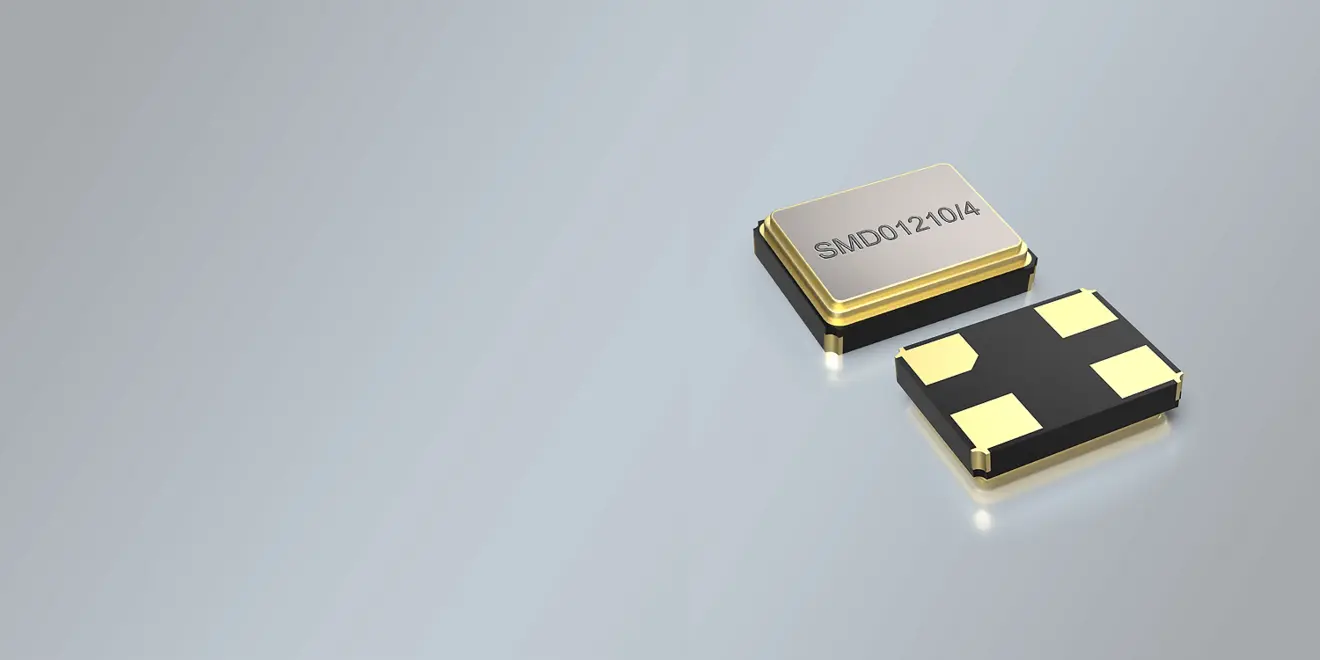

SMD Ceramic/4pads MHz Crystal 1.2 x 1.0 x 0.32 mm 24 - 285

Kwarc oscylacyjny SMD 1,2 x 1,0 mm w ceramicznej obudowie
Najwyższa wydajność i doskonała trwałość w korzystnej cenie
Konstrukcja kryształu o obniżonej rezystancji (technologia LRT) zapewniająca szybką i niezawodną odpowiedź przejściową
Wysoki poziom wysterowania do stosowania we wszystkich obwodach
Tolerancja częstotliwości ±10ppm przy +25°C, wąska stabilność temperaturowa i minimalne wartości starzenia.
Zastosowania obejmują urządzenia ubieralne, motoryzacyjne, bezprzewodowe (WLAN, WIFI, Zigbee, ISM, KNX itp.), IoT, IoTT, M2M, GPS, wbudowane, przemysłowe, telekomunikacyjne, medyczne, aparaty słuchowe, telemedycynę lub wszędzie tam, gdzie wymagany jest wysokowydajny i tani kryształ.

Nazwa produktu
SMD Quartz Crystal
Package
SMD Ceramic/4pad
Parametry (W x D x H)
1.2 x 1.0 x 0.32 mm
Zakres częstotliwości
32.00 - 96.00 MHz
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
EQUIVALENT SERIES RESISTANCE (ESR)
24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω
AGING
±1 ppm ~ ±3 ppm max. per year
DRIVE LEVEL
100 μW typ. / 200 μW max.
WORKING TEMPERATURE RANGES
-10/+60°C ~ -40/+85°C
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF (8 pF standard), or Series
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
STANDARD FREQUENCIES
24.0 MHz / 25.0 MHz / 26.0 MHz / 32.0 MHz /
38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz

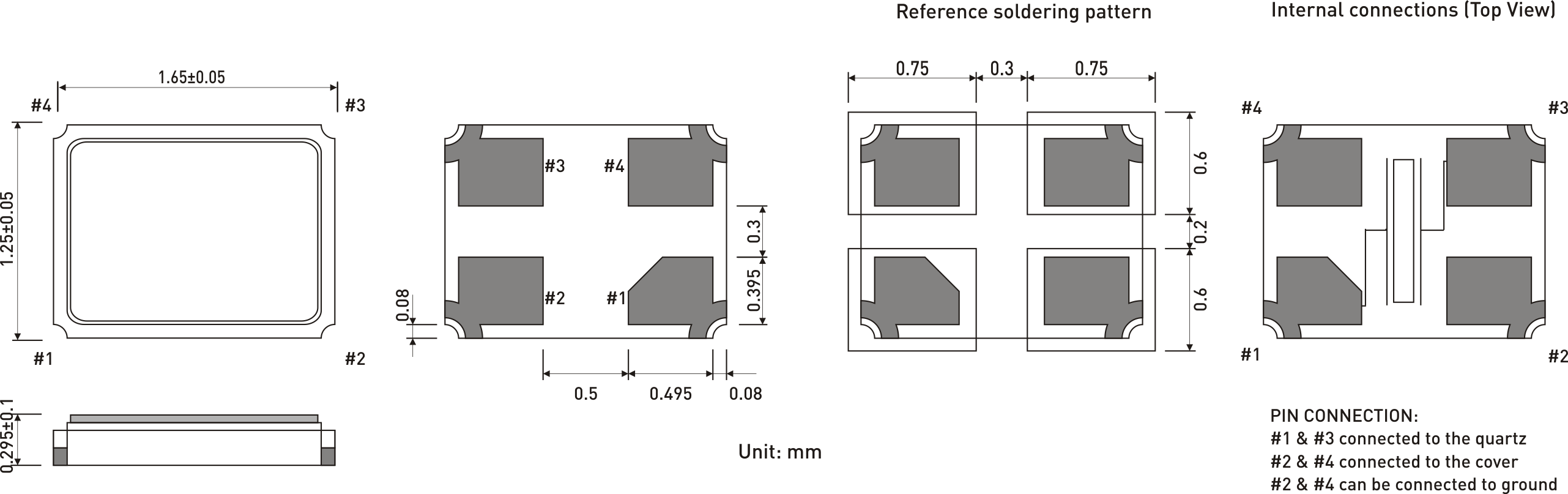

NUMBER OF SOLDER PADS
4
STORAGE TEMPERATURE
-55°+125°C
DELIVERY FORM
Tape and Reel (3.000 pcs reel)

	±10 ppm	±15 ppm	±20 ppm	±30 ppm
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
