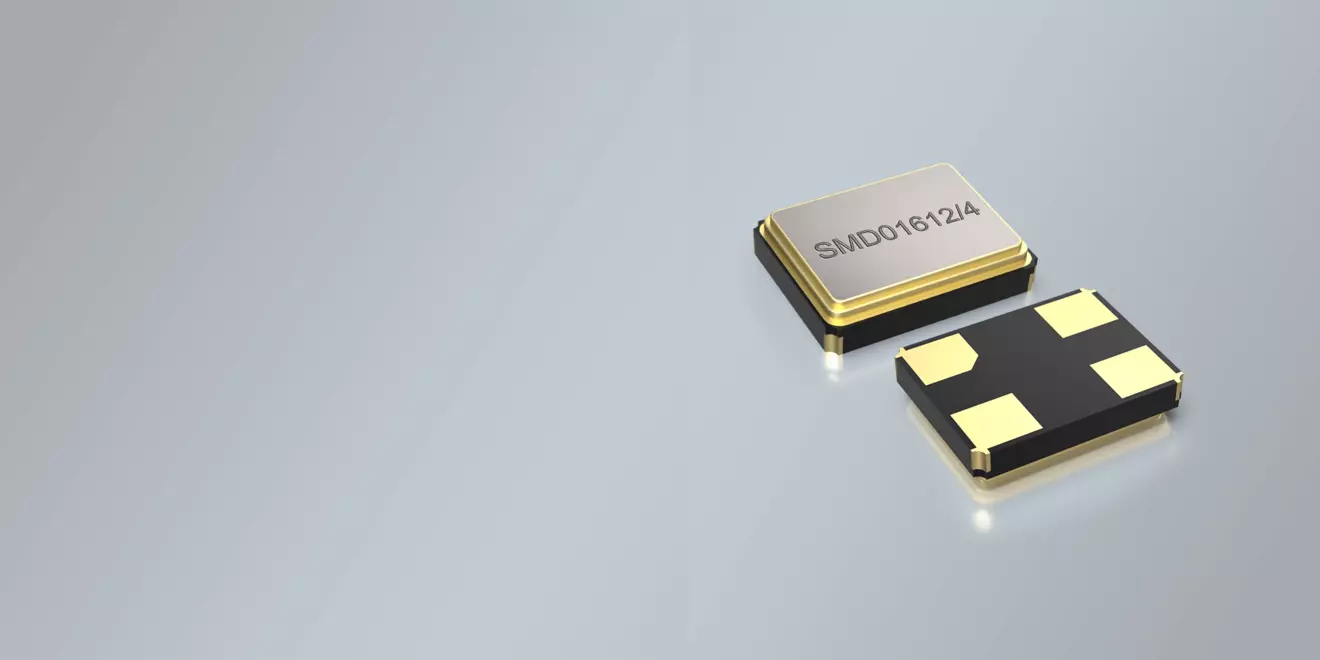

SMD QUARTZ CRYSTAL 1.6 x 1.2 mm 24.0 - 285.0 MHz
- Dostępna ścisła tolerancja / ścisła stabilność
- Wysoka niezawodność przy niskich kosztach
- Tolerancje częstotliwości ±10ppm@+25°C, ścisła stabilność temperaturowa i możliwość niskiego starzenia
- Kwarc o niskiej rezystancji (technologia LRT) dla szybkiego i bezpiecznego uruchamiania oscylacji
- Doskonały generator sygnału zegarowego dla procesorów
-
Nazwa produktu
SMD Quartz Crystal
-
Package
SMD Ceramic/4pad
-
Parametry (W x D x H)
1.6 x 1.2 x 0.3 mm
-
Zakres częstotliwości
24.00 - 285.00 MHz
-
STANDARD FREQUENCIES
24.0 MHz / 26.0 MHz / 32.0 MHz /
37.4 MHz / 38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz -
DELIVERY FORM
Tape and Reel (3.000 pcs reel)
-
STORAGE TEMPERATURE
-55°+125°C
-
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
-
EQUIVALENT SERIES RESISTANCE (ESR)
24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω -
AGING
±1 ppm ~ ±3 ppm max. per year
-
DRIVE LEVEL
100 μW typ. / 200 μW max.
-
WORKING TEMPERATURE RANGES
-10/+60°C ~ -40/+125°C
-
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF (12 pF standard), or Series
-
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
-
NUMBER OF SOLDER PADS
4
| ±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | ±100 ppm | |
|---|---|---|---|---|---|---|
| -10/60 °C | • | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • | • |
| -40/85 °C | • | • | • | • | • | |
| -40/105 °C | • | • | • | |||
| -40/125 °C | • |
