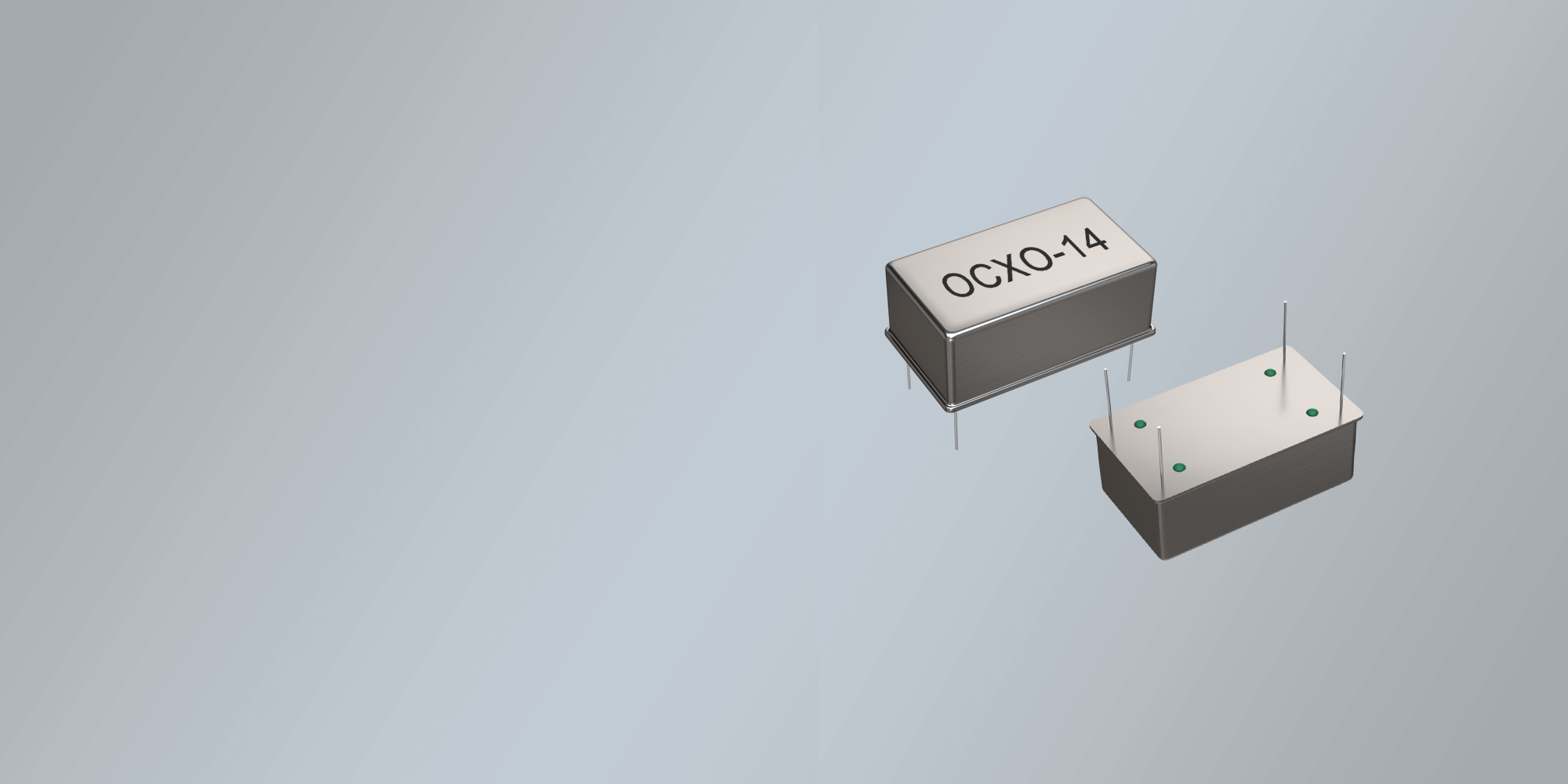

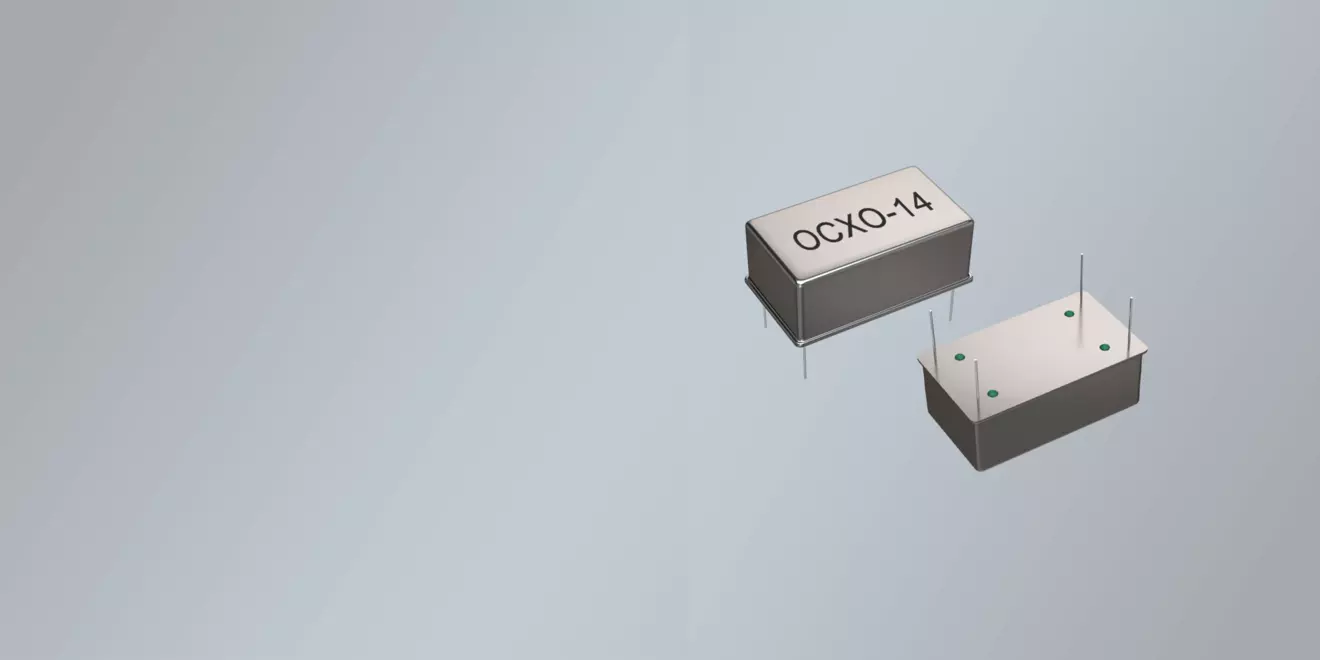

NAME:OCXO-14

IMAGE:1

THT OCXO OSZILLATOR 20,8 x 13,2 mm 2,0-100,0 MHz

THT OCXO OSCILLATOR 20.8 x 13.2 mm 2.0-100.0 MHz

  • Wysoka niezawodność przy niskich kosztach
  • Projekty OCXO oparte na SC-Cut i AT-Cut
  • Szeroki zakres napięcia zasilania 3,3 ~ 12 VDC
  • Krótki czas nagrzewania i doskonałe zachowanie podczas śledzenia
  • Wysoka stabilność, doskonały szum fazowy, niski pobór mocy
  • Rozszerzony zakres temperatur pracy -40°C do +75°C
  • Nazwa produktu

    OCXO

  • Package

    THT Metal

  • Parametry (W x D x H)

    20.8 x 13.2 x 12.7 mm

  • Zakres częstotliwości

    2.00 - 100.00 MHz

  • OUTPUT SIGNAL AND LOAD CHARACTERISTICS

    Click Tab Output Waveform

  • PHASE NOISE (10MHz) 10 kHz

    -150 dBc/Hz

  • PHASE NOISE (10MHz) 1 kHz

    -145 dBc/Hz

  • PHASE NOISE (10MHz) 100 Hz

    -120 dBc/Hz

  • PHASE NOISE (10MHz) 10 Hz

    -90 dBc/Hz

  • LINEARITY

    ±10%

  • SLOPE

    POSITIVE

  • CONTROL VOLTAGE

    0 ~ 3.3 VDC, 0 ~ 5 VDC

  • FREQUENCY CONTROL RANGE

    ±0.5 ppm

  • WARM-UP TIME

    ±0.5 ppm <3 minutes

  • CURRENT CONSUMPTION

    2.0W max. during warm-up / 1.0W max. when static

  • SUPPLY VOLTAGE

    +3.3VDC / +5.0VDC / +12VDC

  • STORAGE TEMPERATURE RANGE

    -40/+100°C

  • OPERATING TEMPERATURE RANGE

    0/+50°C ~ -40/+75°C

  • SHORT TERM STABILITY

    1.0x10E-10/s (10 MHz)

  • FREQUENCY STABILITY VS. TEMPERATURE

    Click Tab Frequency Stability

  • FREQUENCY STABILITY VS. SUPPLY VOLTAGE

    ±0.02 ppm / supply voltage change of ±5 %

  • FREQUENCY STABILITY VS. LOAD

    ±0.02 ppm / load change of ±10 %

  • FREQUENCY STABILITY VS. AGING

    ±0.5 ppm max. after first year / ±3 ppm max. after 10 years

  • FREQUENCY ACCURACY

    ±0.5 ppm (control voltage centered)
