Seria kwarców oscylacyjnych NANO-SMD SMD01210/4 łączy w sobie bezkompromisową miniaturyzację z bardzo szerokim zakresem częstotliwości, wysokim poziomem wzmocnienia oraz sprawdzoną technologią LRT – zapewniającą niezawodne uruchamianie w urządzeniach noszonych, zastosowaniach ISM, IoT i IIoT, czujnikach, zastosowaniach medycznych i przemysłowych, a także we wszystkich produktach końcowych wymagających kryształów kwarcowych o bardzo wysokiej odporności na wstrząsy i wibracje.

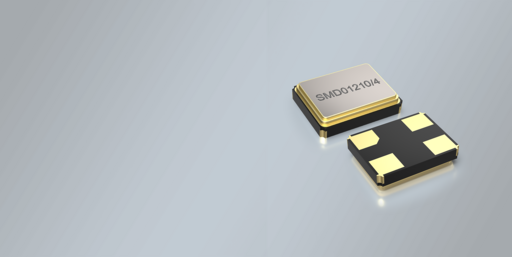

Landsberg am Lech, 10 sierpnia 2026 r. – Firma PETERMANN-TECHNIK GmbH rozszerza swoją ofertę kwarców o prawdziwą perełkę: nowy kwarc oscylacyjny SMD z serii SMD01210/4 w ultrakompaktowej ceramicznej obudowie o wymiarach 1,2 × 1,0 mm z 4 punktami lutowniczymi. Kwarc oscylacyjny NANO-SMD łączy w sobie najmniejsze wymiary z wyjątkowo szerokim zakresem częstotliwości od 24 do 285 MHz, wyznaczając tym samym nowe standardy dla projektów o ograniczonej przestrzeni i wysokich wymaganiach wydajnościowych.
Sercem nowego kwarcu jest technologia technologii LRT (Low ESR Resonator Technology). Konstrukcja rezonatora o obniżonej rezystancji zapewnia szybkie i bardzo stabilne uruchamianie – nawet tam, gdzie inne kwarce osiągają swoje granice. W połączeniu z bardzo wysokim poziomem wzbudzenia wynoszącym maks. 200 µW model SMD01210/4 zapewnia znaczne rezerwy mocy dla wymagających układów oscylatorowych oraz maksymalne bezpieczeństwo pracy przez cały okres eksploatacji.
Precyzja, która przekonuje
Pomimo minimalnych wymiarów model SMD01210/4 zapewnia doskonałe wartości częstotliwości. Tolerancja częstotliwości w temperaturze +25 °C wynosi ±10 ppm. Stabilność częstotliwości wynosi ±10 ppm w zakresie temperatur do –20/+70 °C oraz ±15 ppm lub ±20 ppm w rozszerzonym zakresie przemysłowym od –40/+85 °C. Starzenie wynosi zaledwie ±10 ppm po 10 latach – wartość ta przemawia za stosowaniem w systemach wymagających długotrwałej stabilności, zwłaszcza w zastosowaniach bezprzewodowych.
Seria jest obecnie dostępna w pięciu zakresach temperatur: –10/+60 °C, 0/+70 °C, –20/+70 °C, –30/+85 °C oraz –40/+85 °C – od zastosowań konsumenckich po wytrzymałe zastosowania przemysłowe.
| Oznaczenie | SMD01210/4 (Low ESR) |
| Obudowa | Ceramiczna obudowa SMD, 4 pady, 1,2 × 1,0 × 0,32 mm |
| Zakres częstotliwości | 24 – 285 MHz |
| Tolerancja częstotliwości (+25 °C) | ±10 ppm |
| Stabilność częstotliwości | ±10 ppm (do –20/+70 °C); ±15 / ±20 ppm (–40/+85 °C) |
| Zakresy temperatur | –10/+60 °C · 0/+70 °C · –20/+70 °C · –30/+85 °C · –40/+85 °C |
| Starzenie | ±10 ppm po 10 latach |
| Poziom wzmocnienia | 100 µW typowo / 200 µW maks. |
| Technologia | LRT – technologia rezonatora o niskiej wartości ESR |
Różnica tkwi w szczegółach
W porównaniu z podobnymi produktami dostępnymi na rynku model SMD01210/4 wyraźnie wyróżnia się pod trzema względami: autorską technologię LRT zapewniającą niezawodne wzbudzenie dzięki konstrukcji rezonatora o obniżonej rezystancji, bardzo wysoki poziom wzbudzenia wynoszący maks. 200 µW oraz wyjątkowo szeroki zakres częstotliwości od 24 do 285 MHz – a wszystko to w kompaktowej, ceramicznej obudowie z 4 wyprowadzeniami o wymiarach zaledwie 1,2 × 1,0 mm.
Dzięki temu nowy kwarc jest idealnym rozwiązaniem dla urządzeń do noszenia, monitorów aktywności fizycznej, inteligentnych pierścieni i pasów na klatkę piersiową, pulsoksymetrów, czujników glukozy, aparatów słuchowych, urządzeń IoT, IIoT i smart home, aplikacji bezprzewodowych, takich jak WLAN, WiFi, Zigbee i ISM, moduły GPS, elektronika użytkowa, telekomunikacja, a także wszelkiego rodzaju systemy przemysłowe i medyczne. Czyli wszystkie zastosowania, które wymagają kryształów kwarcowych o bardzo wysokiej odporności na wstrząsy i wibracje.
„Model SMD01210/4 pokazuje, że najmniejsze wymiary, ekstremalny zakres częstotliwości i najwyższe bezpieczeństwo działania nie wykluczają się wzajemnie. Oparta na dostępnej wyłącznie u nas technologii LRT oraz wysokim poziomie wzmocnienia zapewnia projektantom dokładnie takie rezerwy, jakich potrzebują nowoczesne projekty wysokoczęstotliwościowe – przy doskonałym stosunku ceny do wydajności.”
— Roland Petermann, dyrektor zarządzający PETERMANN-TECHNIK GmbH
